Vora Kit & V-Raptor SQ nano기반 K8S를 활용한 Edge Computing#

1. 개요#

"Vora Kit & V-Raptor SQ nano기반 K8S를 활용한 Edge Computing"의 센서에서부터 클라우드까지 데이터 전송하는 과정은 아래 그림과 같습니다.

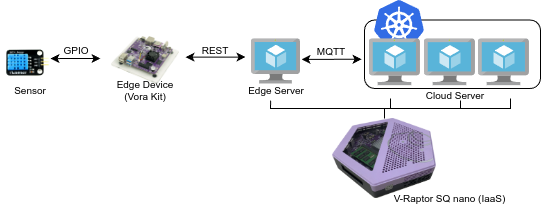

1.1 인프라 아키텍쳐#

이 가이드에서는 Vora Kit 및 V-Raptor SQ nano를 사용합니다.

• Vora Kit은 온/습도 센서를 이용해 데이터를 측정하고,
• V-Raptor SQ nano은 사용한 총 4개의 가상머신을 이용하여, 엣지서버 및 클라우드서버(Kubernetes 인프라환경)를 구축합니다.

인프라 환경은 다음과 같습니다.

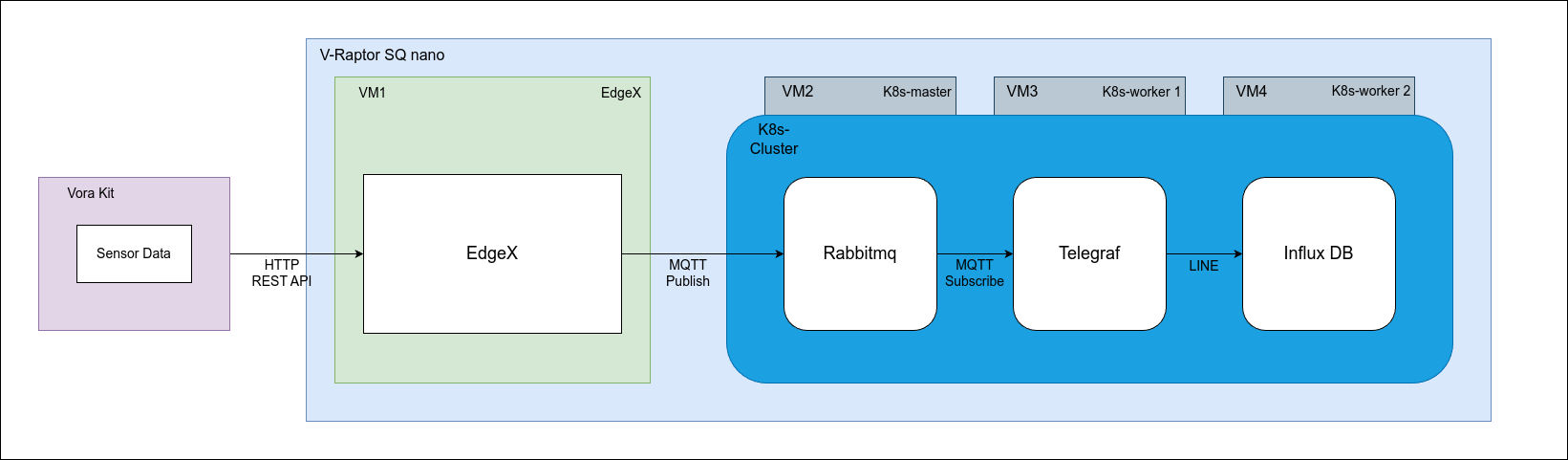

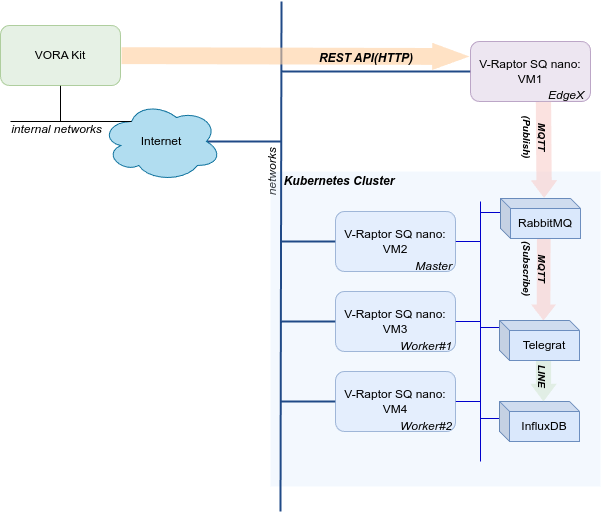

1.2 데이터 흐름도#

2. V-Raptor SQ nano의 가상머신#

V-Raptor SQ nano 사용법 참고 : [https://yona.xslab.co.kr/%EC%97%91%EC%84%B8%EC%8A%A4%EB%9E%A9/HOWTO-V-Raptor-SQ-nano/post/21]

엣지서버(Edge Server)는 센서서버로 부터 실시간 데이터를 받아 저장하고, 클라우드 서버는 센서테이터를 전달받는 역할을 합니다.

• 이 실습에서는 V-Raptor SQ nano의 가상머신을 이용하여 엣지서버와 클라우드서버를 구성합니다.
• 엣지서버는 EdgeX서비스를 설치할 예정이며, 해당 서비스는 Docker를 활용하여 설치할 계획입니다.
• EdgeX서비스는 센서로 부터 실시간 데이터를 받아 저장하고, 클라우드 서버에 REST API를 이용하여 센서 데이터를 전달합니다.

엣지서버와 클라우드 서버를 구성하기 위해서 총 4개의 VM을 생성합니다.

• VM의 사양은 다음과 같습니다.

  vCPU	4 Core
  Memory	4096 GB
  Storage	25 GB

2.1. V-Raptor SQ nano 초기화#

• KVM 패키지 설치

  # apt 초기화
  sudo apt update
  sudo apt upgrade -y

  # apt 업데이트 오류날 경우
  sudo dpkg --configure -a
  sudo rm -rf /var/lib/apt/lists/*
  sudo apt-get update -o Acquire::CompressionTypes::Order::=gz
  sudo apt update
  sudo apt-get update --fix-missing
  sudo apt update; sudo apt upgrade -y

  # apt 패키지 설치
  sudo apt install -y qemu-kvm qemu-efi libvirt-daemon libvirt-clients bridge-utils virtinst virt-manager


• 설치 확인

  # libvirtd 설치 확인
  sudo systemctl is-active libvirtd

  # 사용자 그룹 추가
  sudo usermod -aG libvirt $USER
  sudo usermod -aG kvm $USER

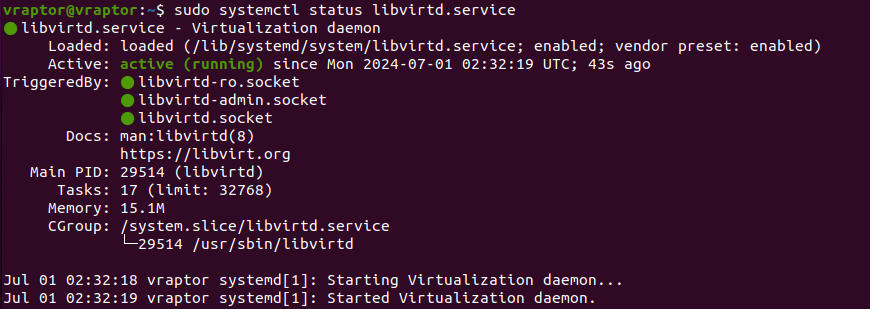

  # libvirtd 서비스 확인
  sudo systemctl enable libvirtd --now
  sudo systemctl status libvirtd.service




• OS 이미지 다운로드

  sudo mkdir /img
  cd /img
  sudo wget https://cdimage.ubuntu.com/ubuntu/releases/20.04.5/release/ubuntu-20.04.5-live-server-arm64.iso


2.2. V-Raptor SQ nano에서 VM 생성#

• V-Raptor SQ nano 접속 (IP가 192.168.3.140일 경우)

  ssh vraptor@192.168.3.140 -X

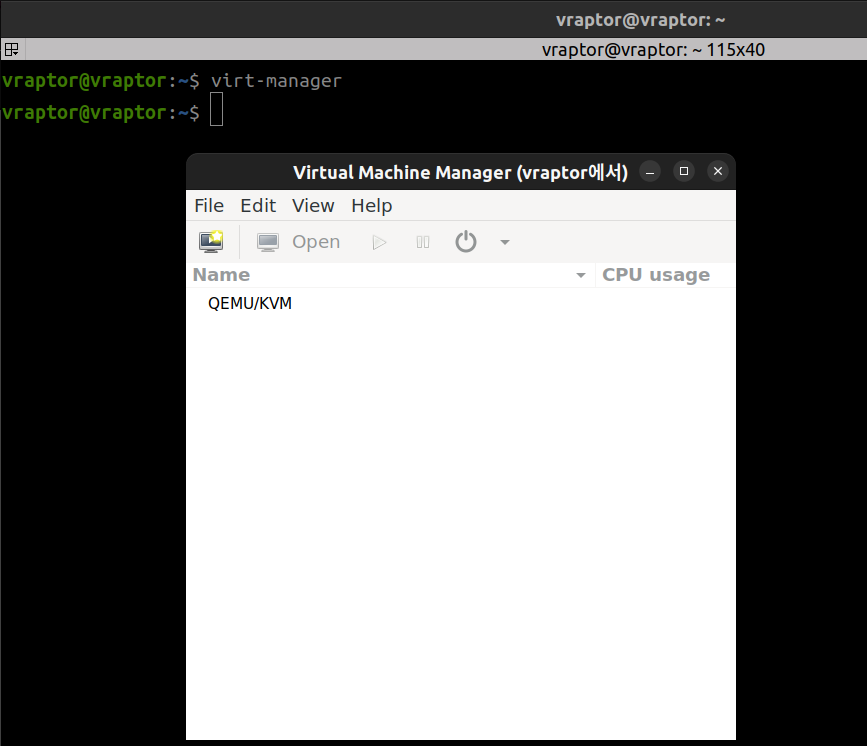

• virt-manager 실행

  virt-manager

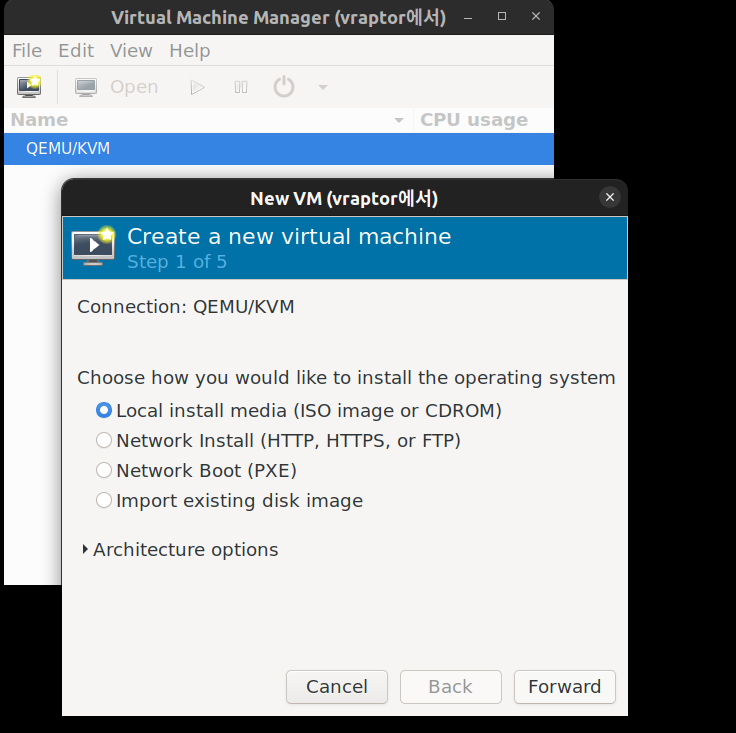

• Create a new virtual machine

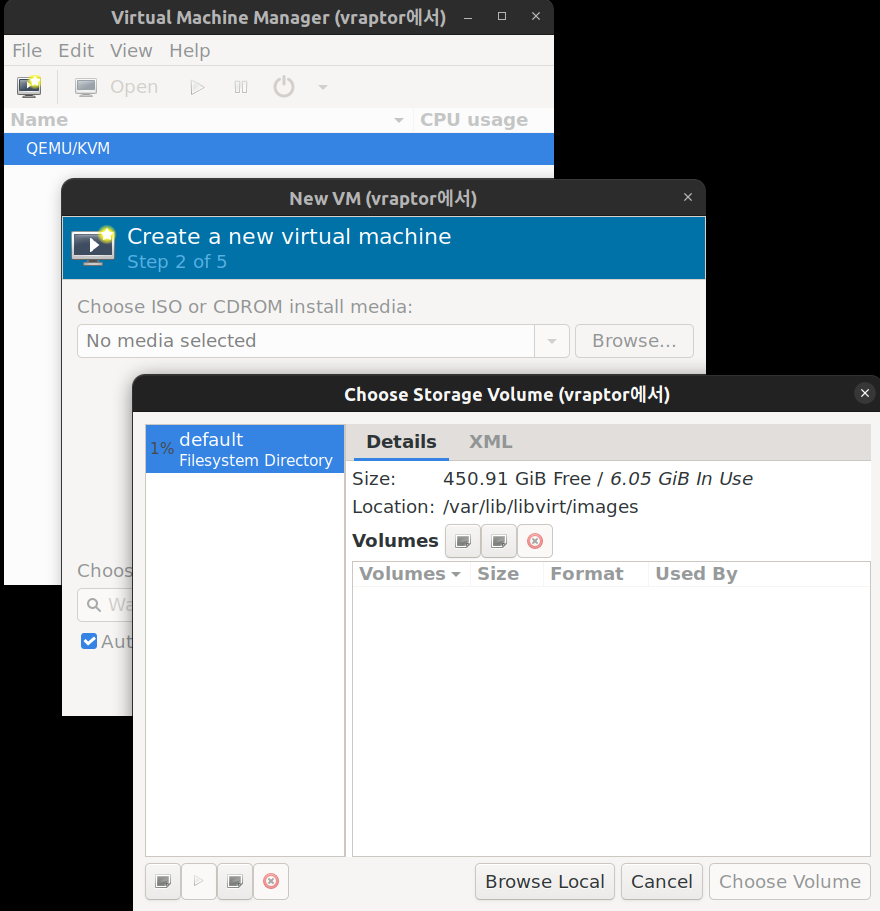

• Foward 클릭 > Browse… 클릭 > Browse Local 클릭

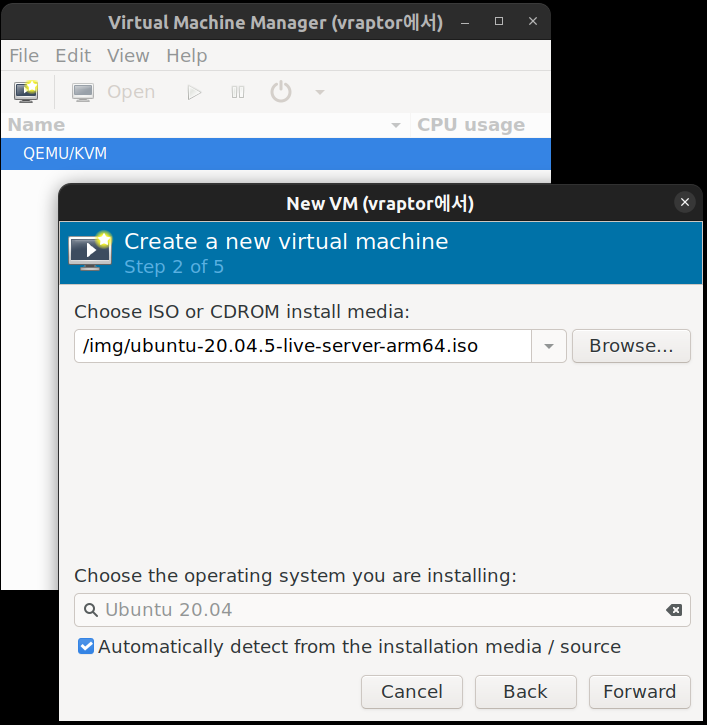

• /img 디렉토리의 ISO 파일을 Open > Forwad 클릭

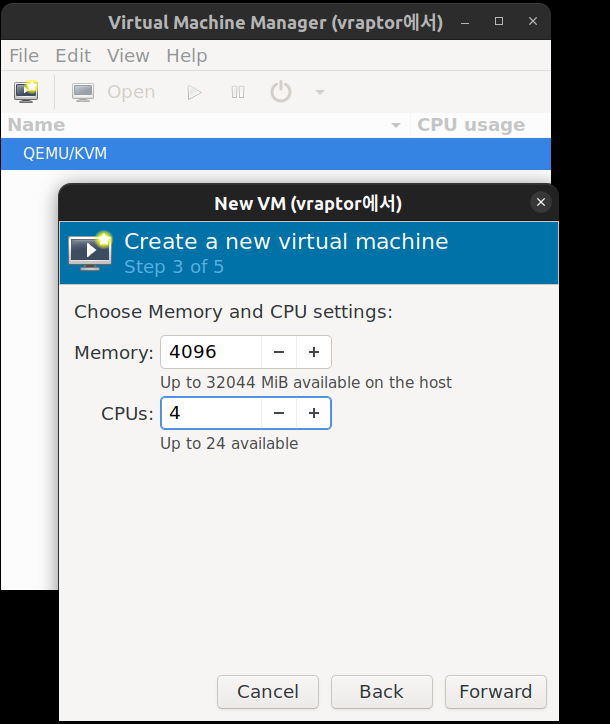

• vCPU 4 core, Memory 4096 Mib 선택 > Forward 클릭

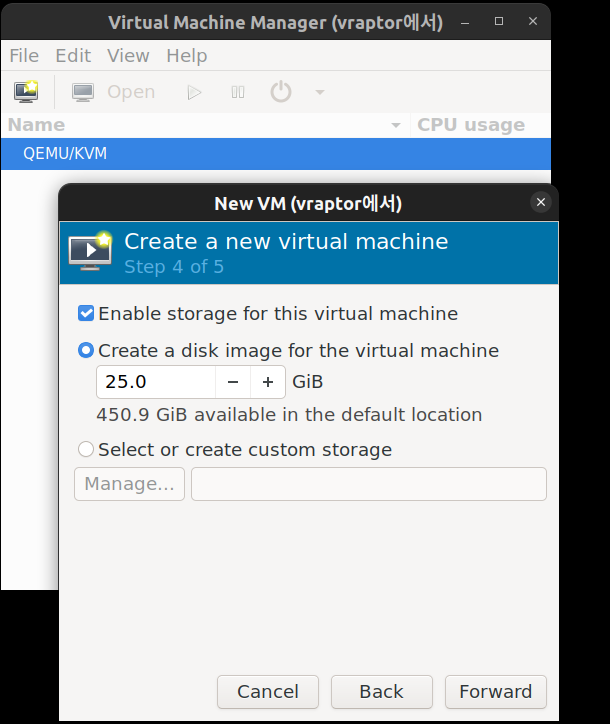

• Storage 25 GiB 선택 > Forward 클릭


• Name을 작성 (예: VM1)

  • "Customize configuration before install" 체크
  • "Network Selection은 Host device eth0: …" 선택
  • "Source mode"는 Bridge 선택
  • Finish 클릭

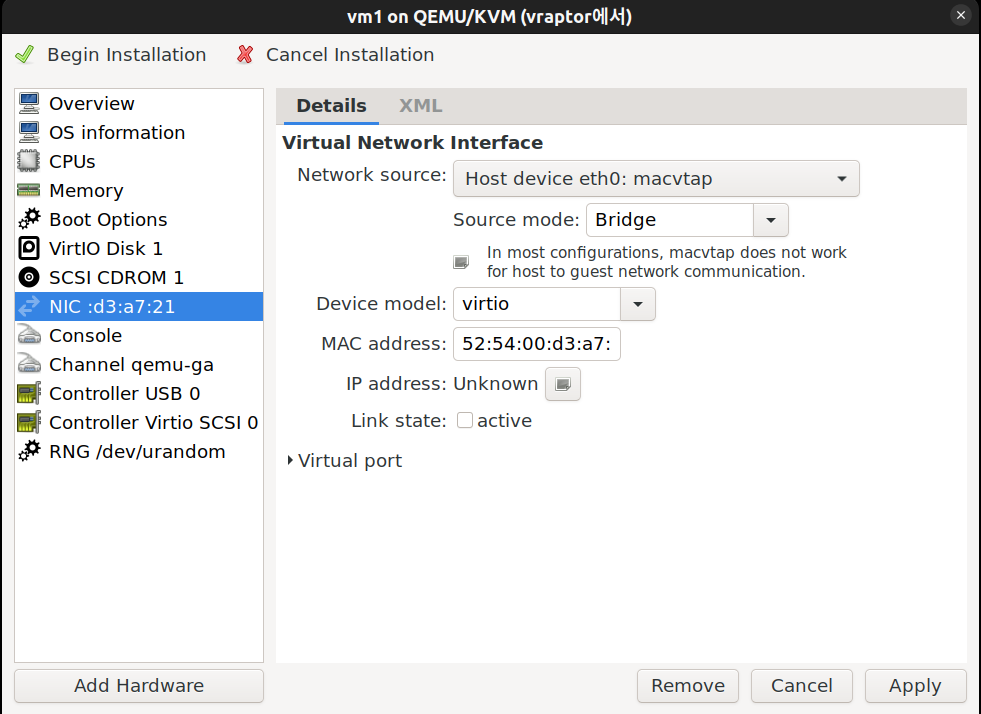

• (중요!!): OS 설치시 네트워크 인터페이스 끄기

  • NIC : … 탭 >
  • "acive" 체크 해제 >
  • Apply 클릭 >
  • Begin Installation 클릭

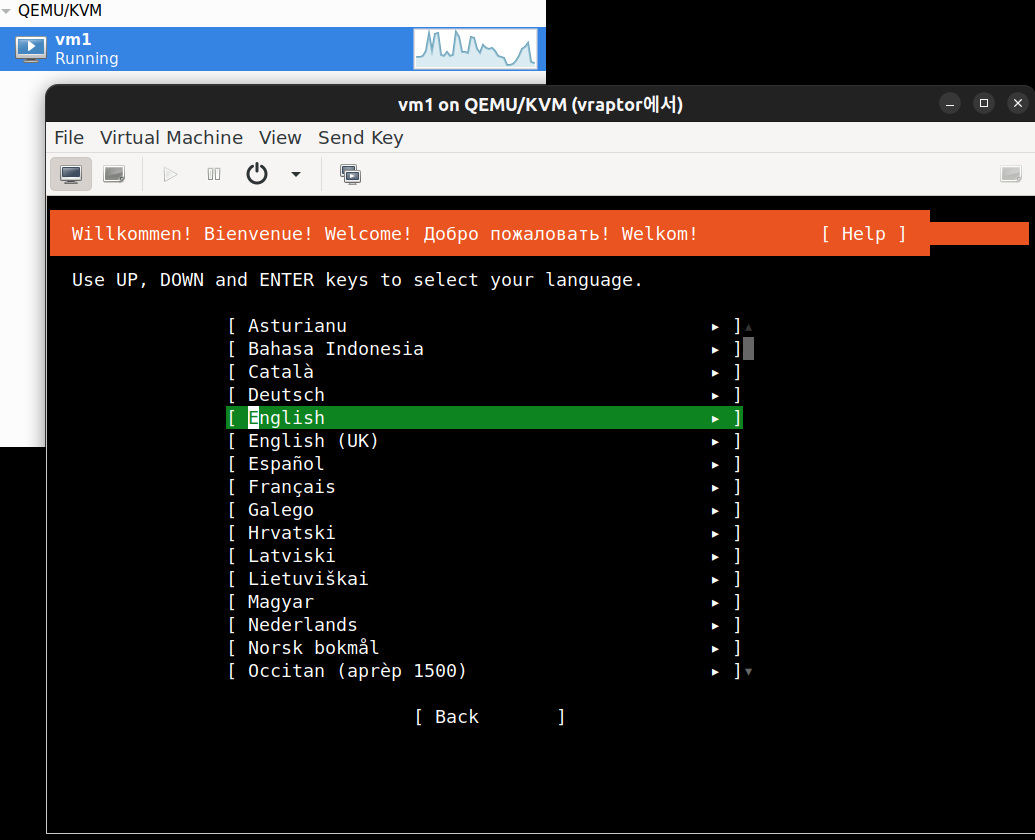

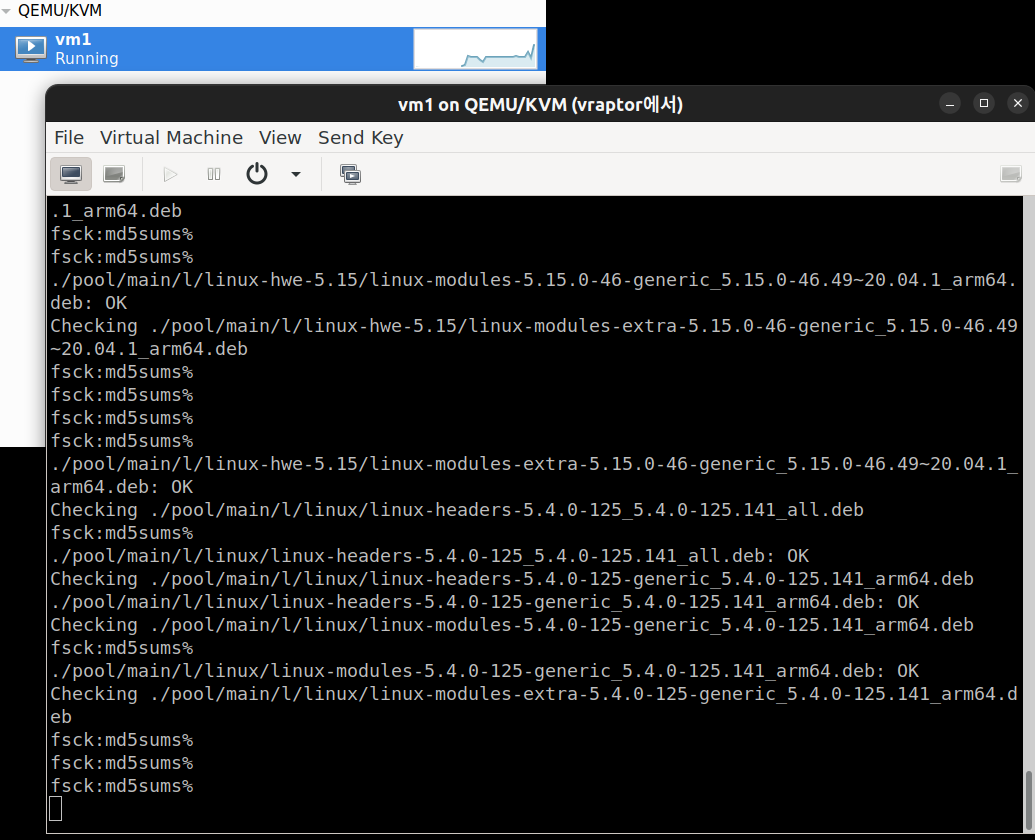

• Ubuntu OS 설치 프로세스 진행

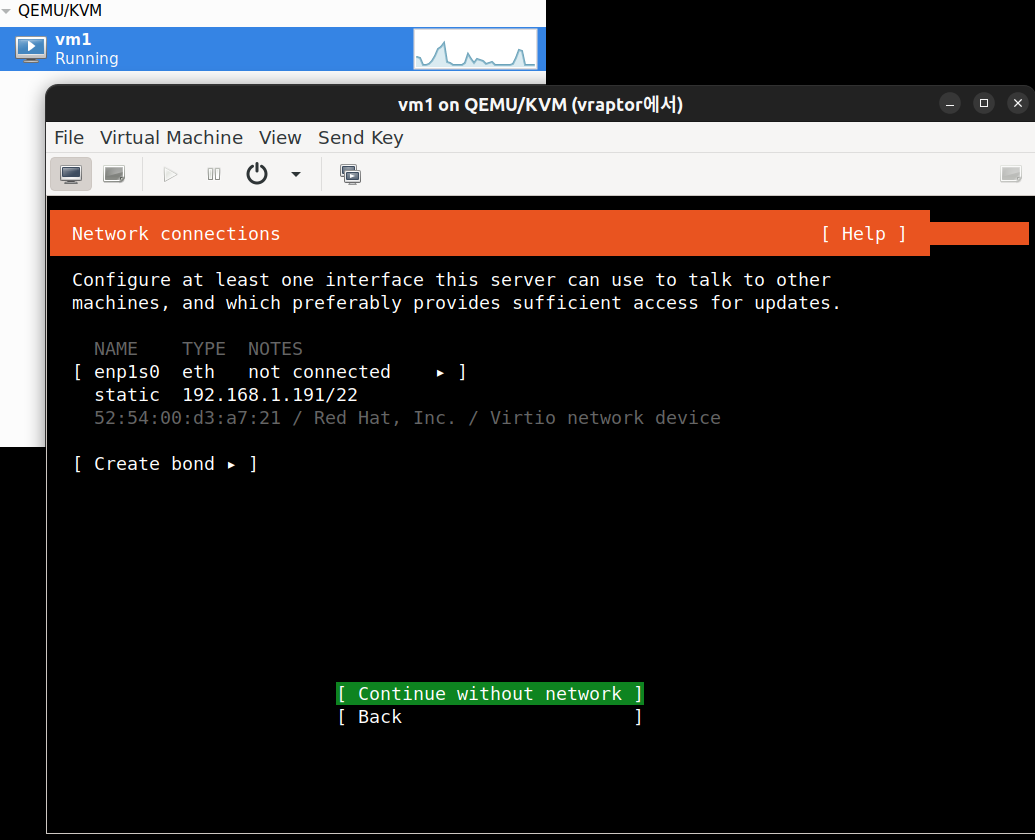

• 인터넷 안되는 상태에서 네트워크 설정 (Continue without network)

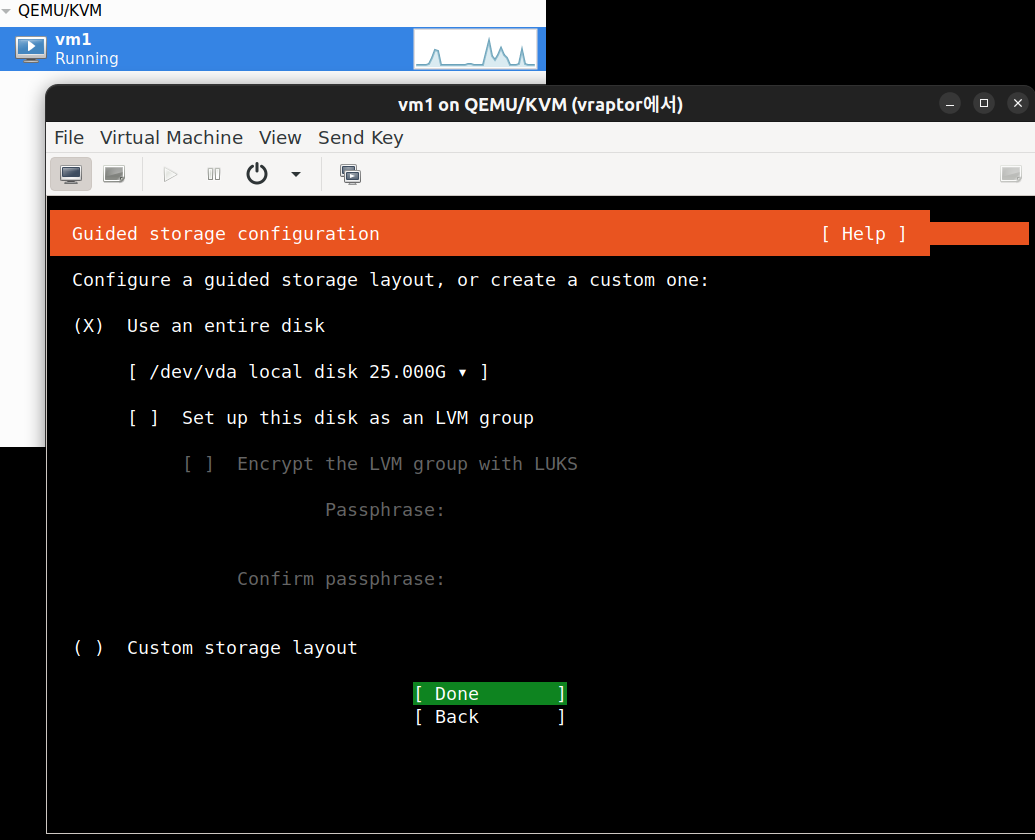

• Set up this disk as an LVM group 체크 해제 (OpenSSH 설치도 체크 안함)

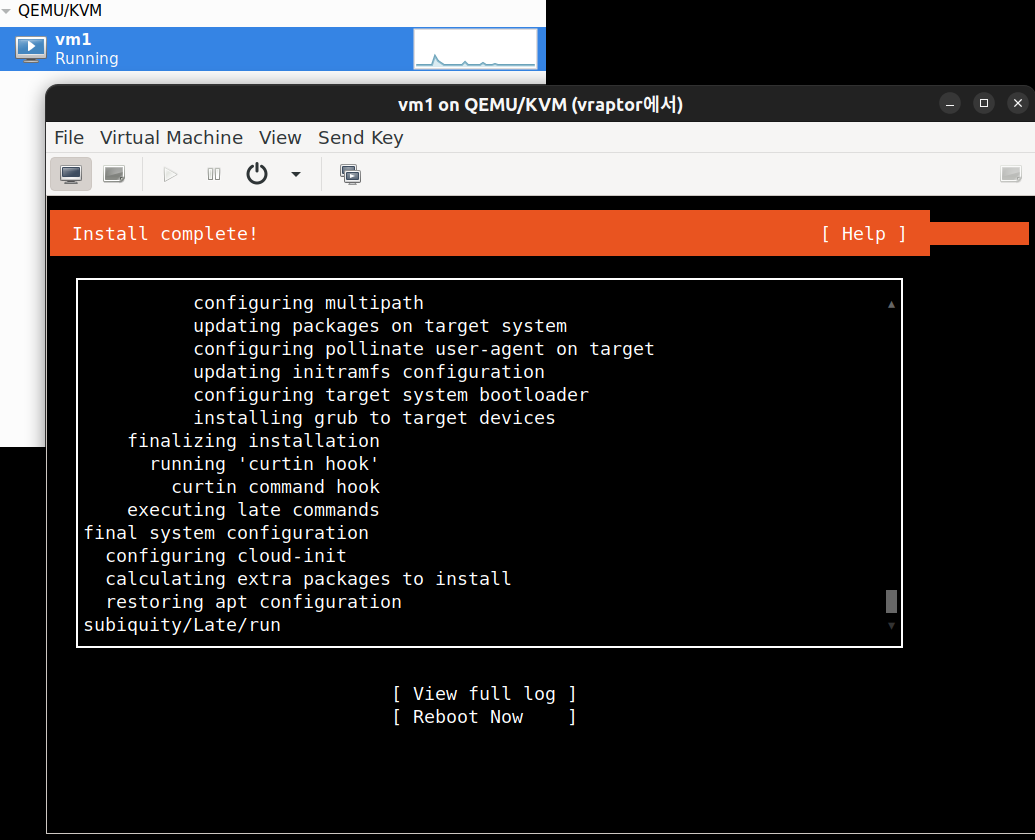

• 설치가 완료되면 Reboot Now 클릭

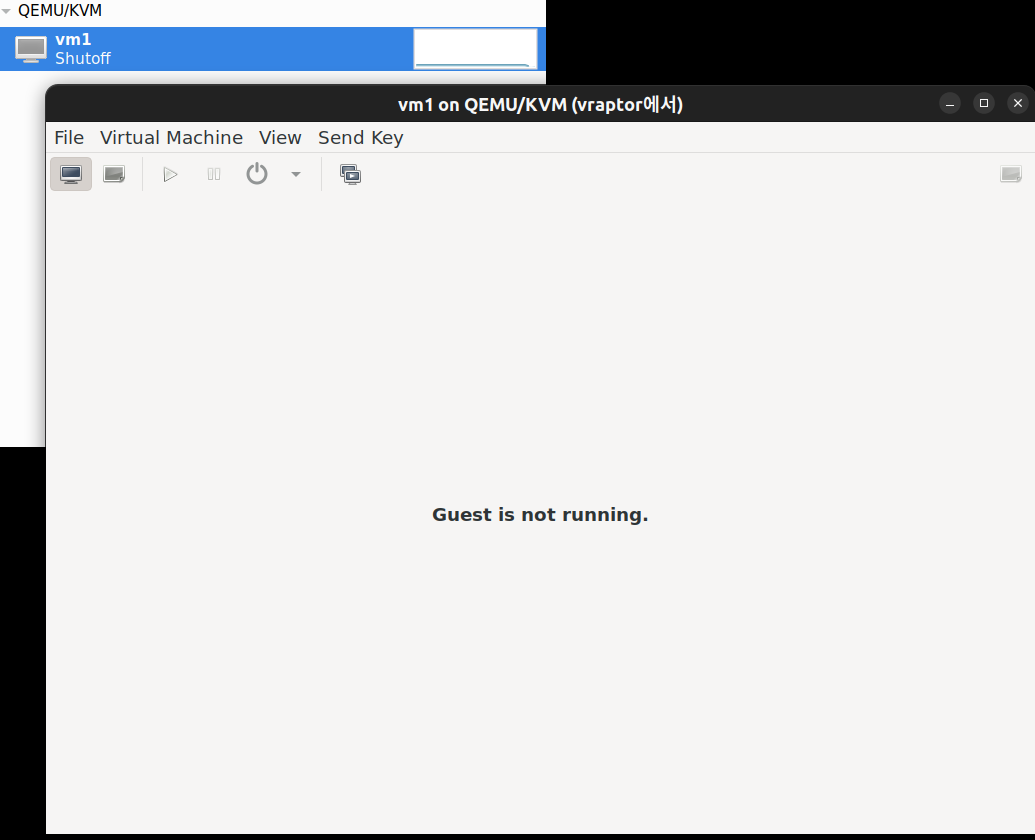

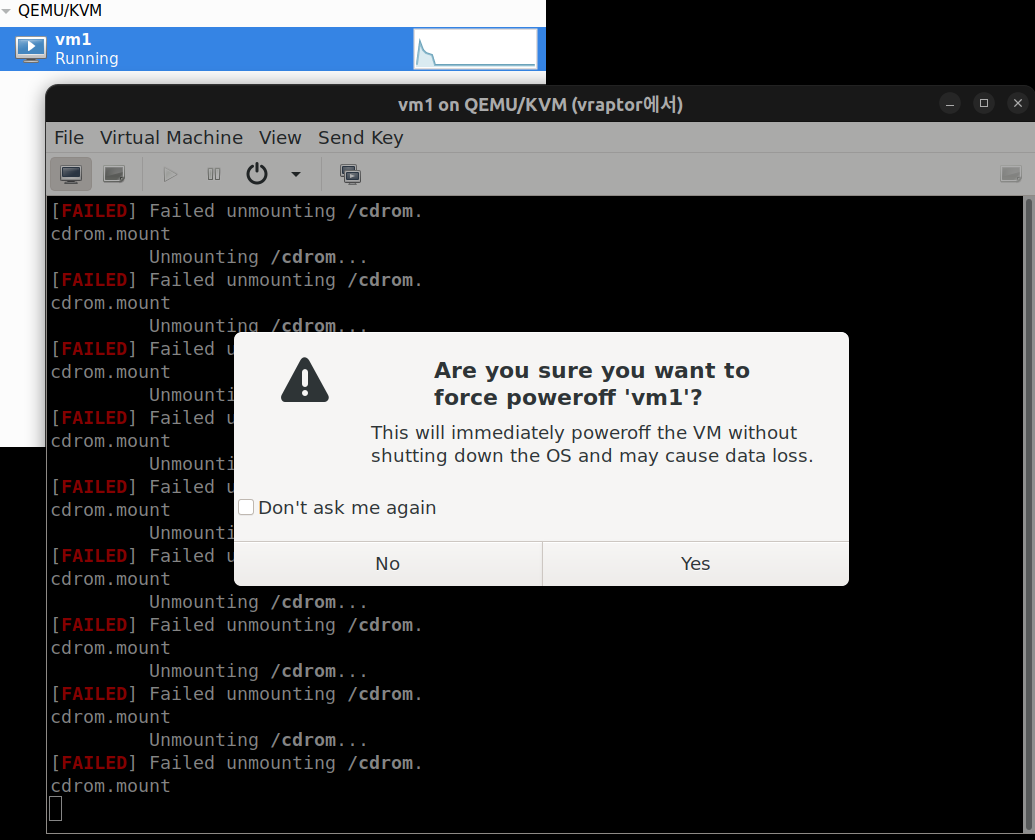

• 전원 버튼 옆 아래 화살표 눌러서 “Force off” 클릭

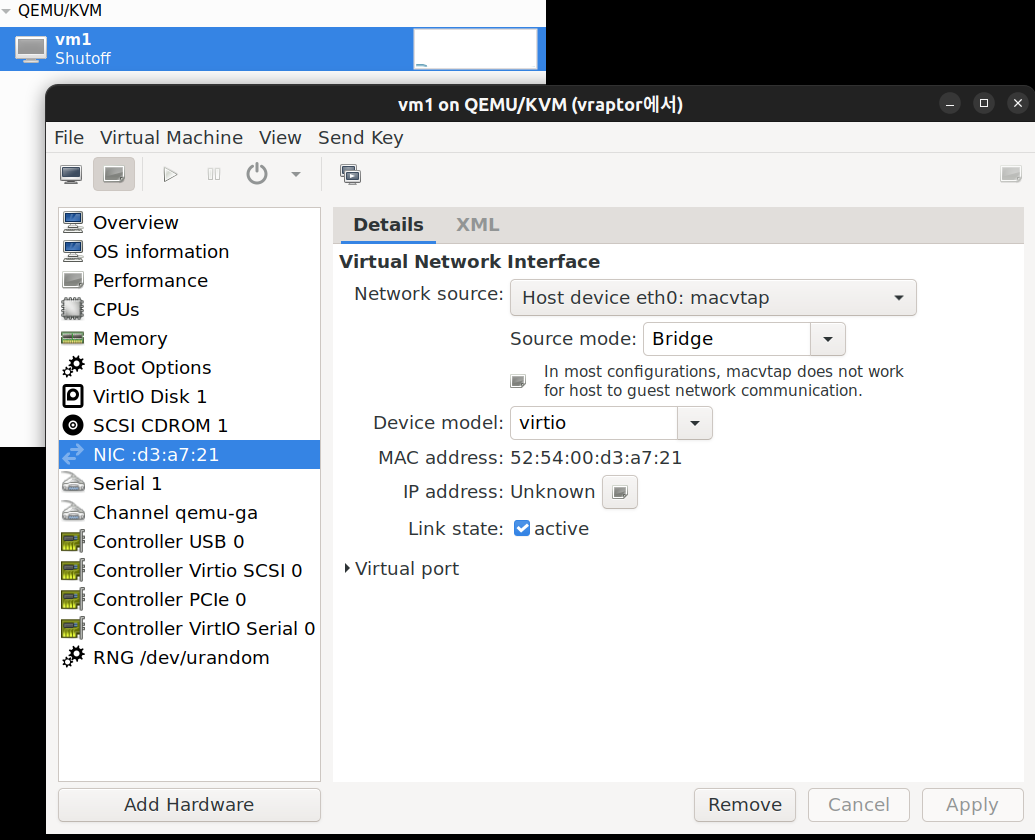

• show virtual hardware details 클릭

  • NIC탭 > "active" 체크
  • Apply 클릭
  • Power on 클릭

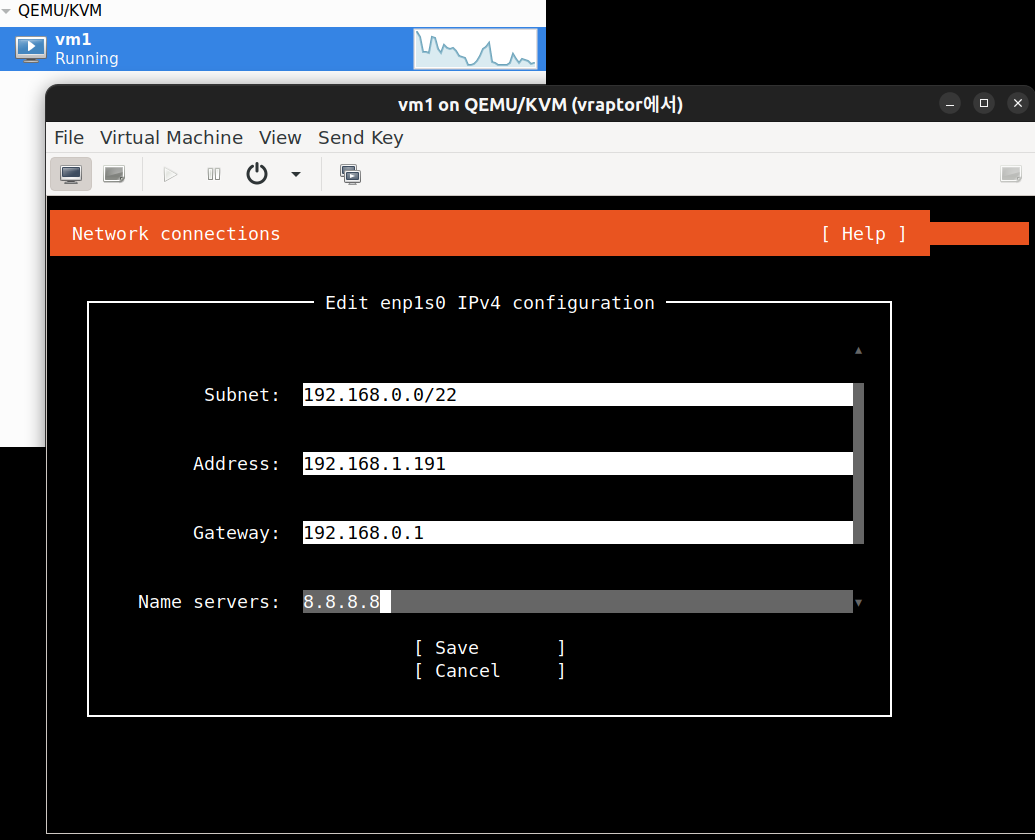

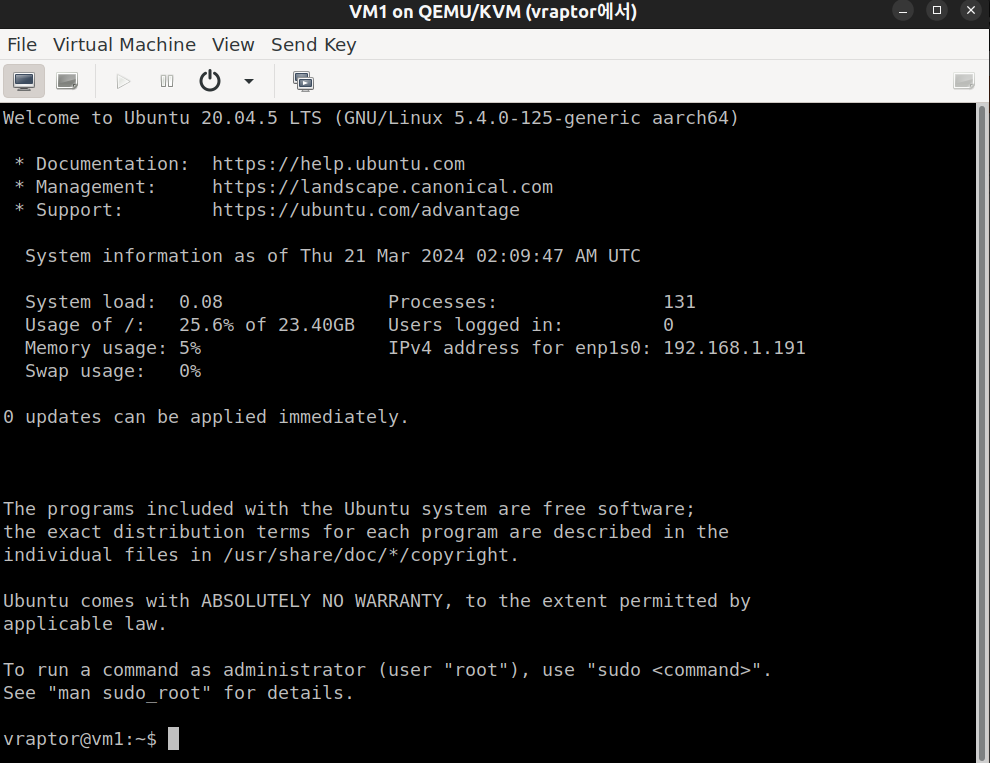

• 로그인 및 네트워크 정상동작 확인


2.3. V-Raptor SQ nano에서 VM의 환경설정#

• 총 4개의 VM을 만들고, 그 정보는 아래와 같습니다.

  Node	Info.	IP	vCPU	Memory(GB)	Storage(GB)
  VM1	Edge Server	192.168.1.191	4	4096	25
  vm2	K8S Master	192.168.1.192	4	4096	25
  vm3	K8S Worker#1	192.168.1.193	4	4096	25
  vm4	K8S Worker#2	192.168.1.194	4	4096	25

• ssh 설치 및 설정

  sudo apt install openssh-server -y
  sudo sed -i 's/#PasswordAuthentication yes/PasswordAuthentication yes/' /etc/ssh/sshd_config
  sudo systemctl restart ssh


3. [센서서버]에서 [엣지서버]로 센서데이터 전송 설정#

3.1. 엣지서버에서 EdgeX서비스 실행#

• 엣지서버 접속

  ssh vraptor@192.168.1.191


• 호스트 네임 변경

  sudo hostnamectl set-hostname vm1


• Docker 설치

  git clone https://yona.xslab.co.kr:443/%EC%97%91%EC%84%B8%EC%8A%A4%EB%9E%A9/HOWTO-V-Raptor-SQ-nano
  cd HOWTO-V-Raptor-SQ-nano/edgex
  chmod +x docker-install.sh
  sudo ./docker-install.sh

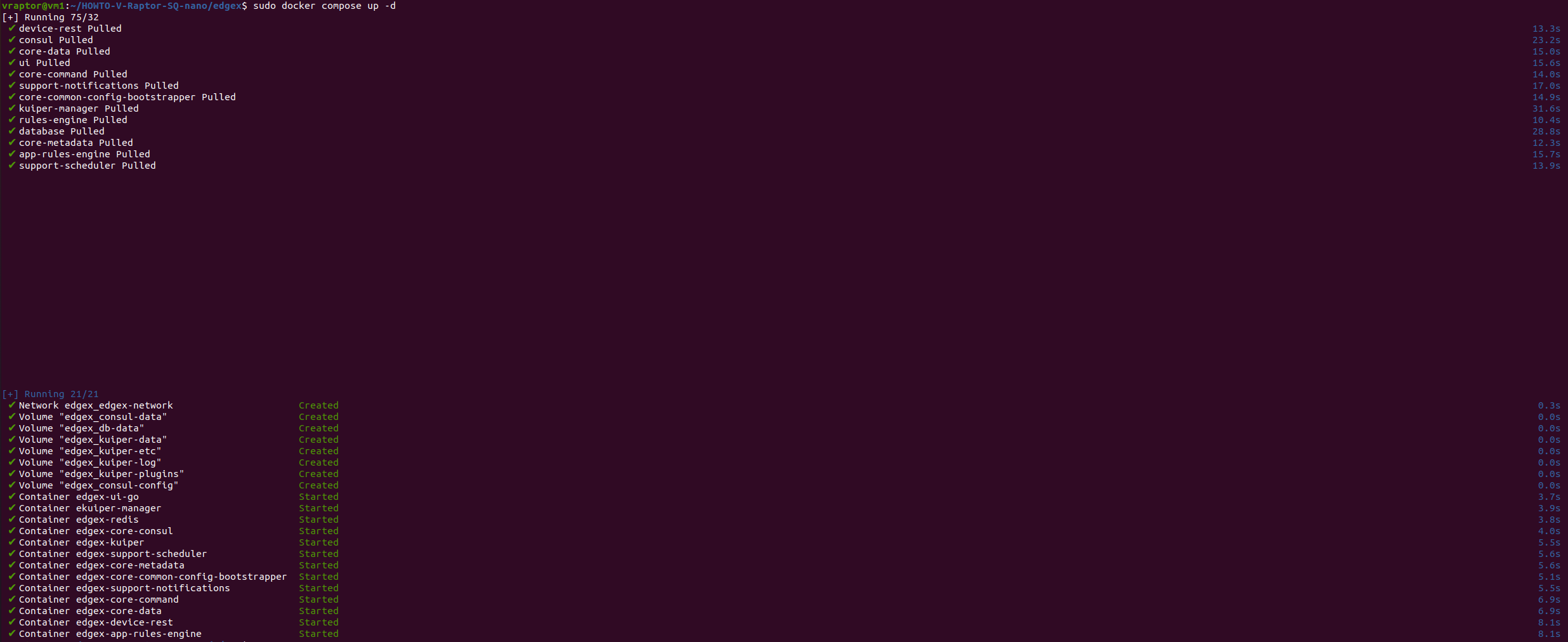

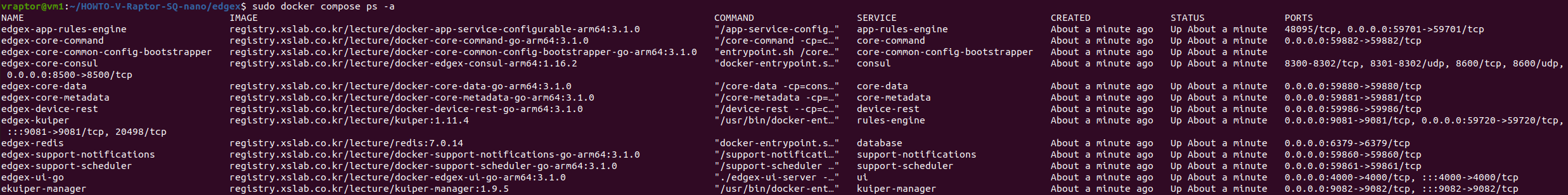

• 예제파일에서 docker-compose.yml 파일을 실행시켜, EdgeX 컨테이너를 실행한다.

  sudo docker compose up -d

  sudo docker compose ps -a


  •
  •

• (옵션) root권한이 아닐경우, Docker가 runnigs 오류 발생합니다. 아래 명령어 실행시 해결가능합니다.

  ls -al /var/run/docker.sock
  sudo groupadd docker
  sudo usermod -aG docker $USER
  sudo chown root:docker /var/run/docker.sock
  sudo service docker restart
  sudo chmod 666 /var/run/docker.sock


• 엣지서버의 필요한 포트

  • 4000 : Edge X 웹 인터페이스용 포트
  • 8500 : Consul 웹 인터페이스용 포트
  • 9082 : eKuiper 웹 인터페이스용 포트
  • 59880 : 데이터 서비스 RESTful API용 포트
  • 59881 : Metadata 서비스용 포트
  • 59882 : Command 서비스용 포트
  • 48101 : MQTT 앱 서비스용 포트
  • 59986 : Device REST 포트

3.2. EdgeX 웹 서비스 접속#

웹 브라우저로 다음의 주소(vm1의 ip)에 접속합니다.

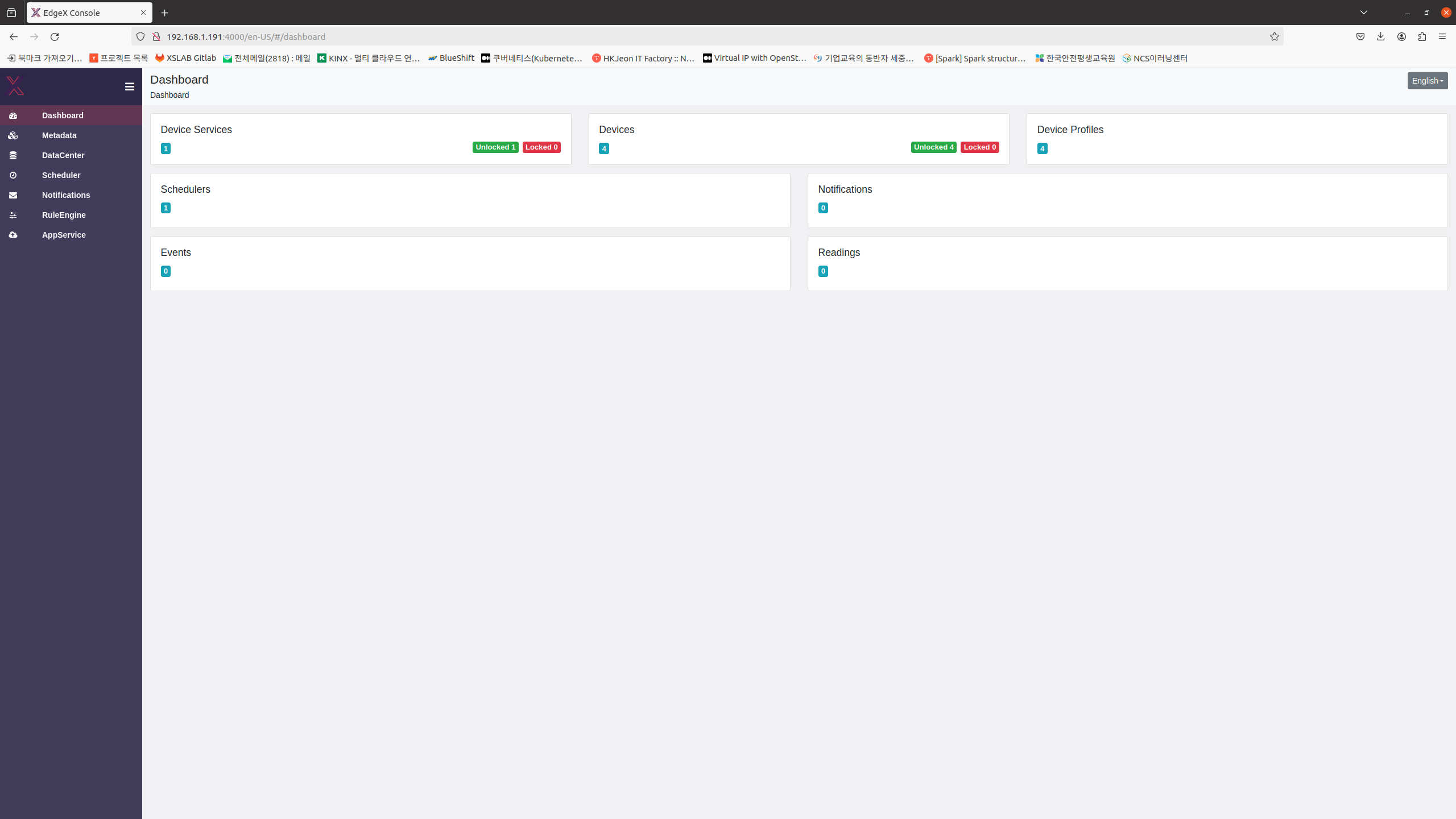

• Edge X Dashboard

  • http://192.168.1.191:4000
  •

• Consol Dashboard

  • http://192.168.1.191:8500
  •

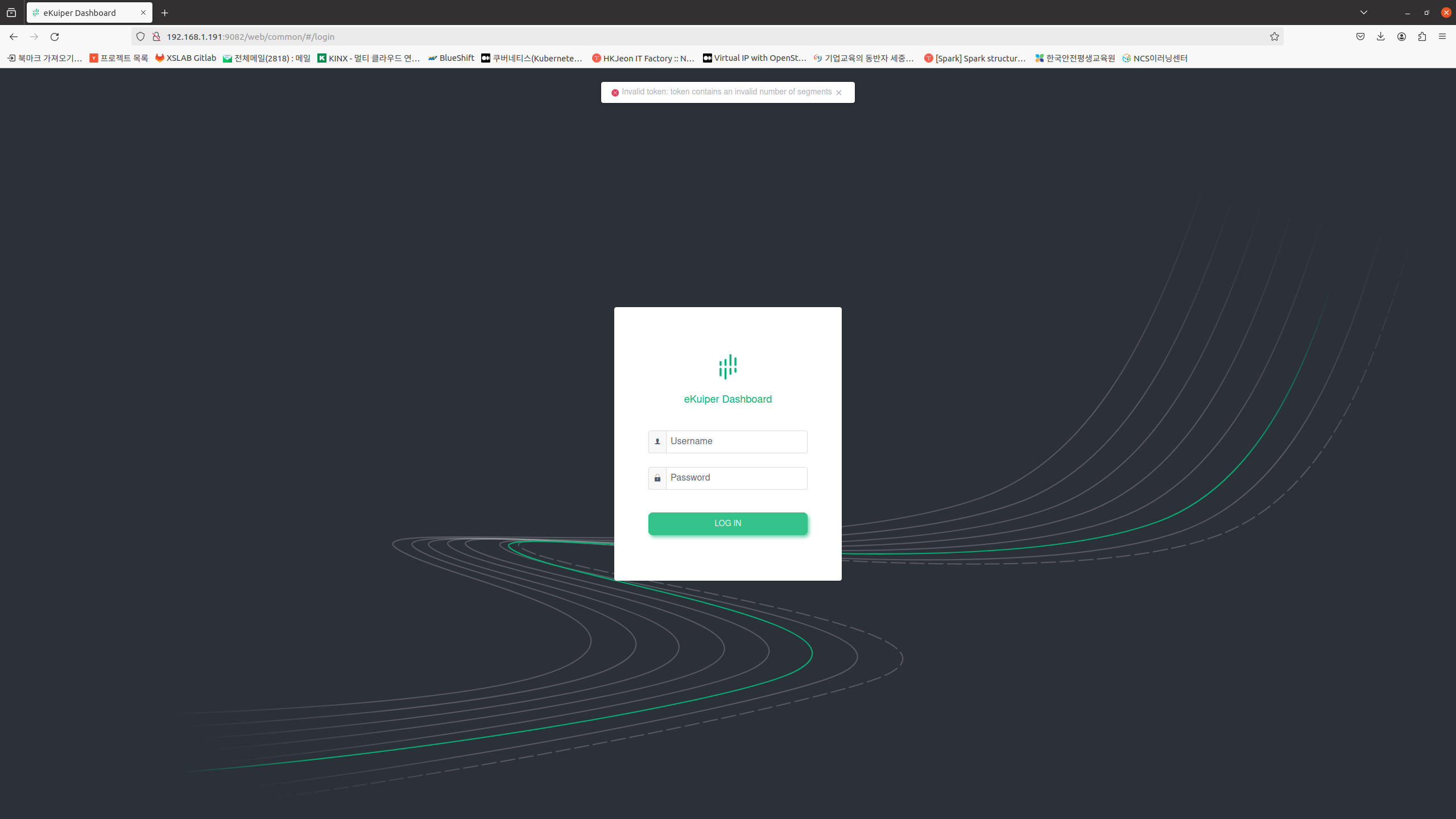

• eKuiper Dashboard

  • http://192.168.1.191:9082
    • ID : admin
    • P/W : public
  •

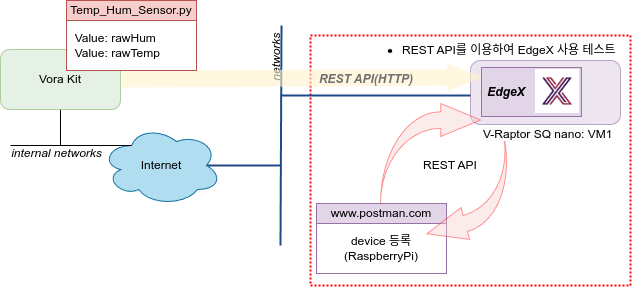

3.2. EdgeX서비스에 센서등록 및 데이터 전송확인#

엣지서버에는 EdgeX서비스가 동작합니다.

• Postman API를 이용하여 EdgeX서비스에 센서 및 프로파일을 등록합니다.

• Postman은 REST API를 사용하기 위한 플랫폼입니다.

  Postman : https://www.postman.com/

• EdgeX서비스에 센서 디바이스 정보를 등록하기 위해서는 REST API를 이용합니다. 따라서 Postman 플랫폼을 이용하여 REST API를 손쉽게 사용할 수 있습니다.

  •

• Postman 설치 및 실행

  • Postman은 별도의 PC(노트북)에서 설치하여 사용할 수 있습니다.
  • PC(노트북)을 사용할 경우

    sudo snap install postman

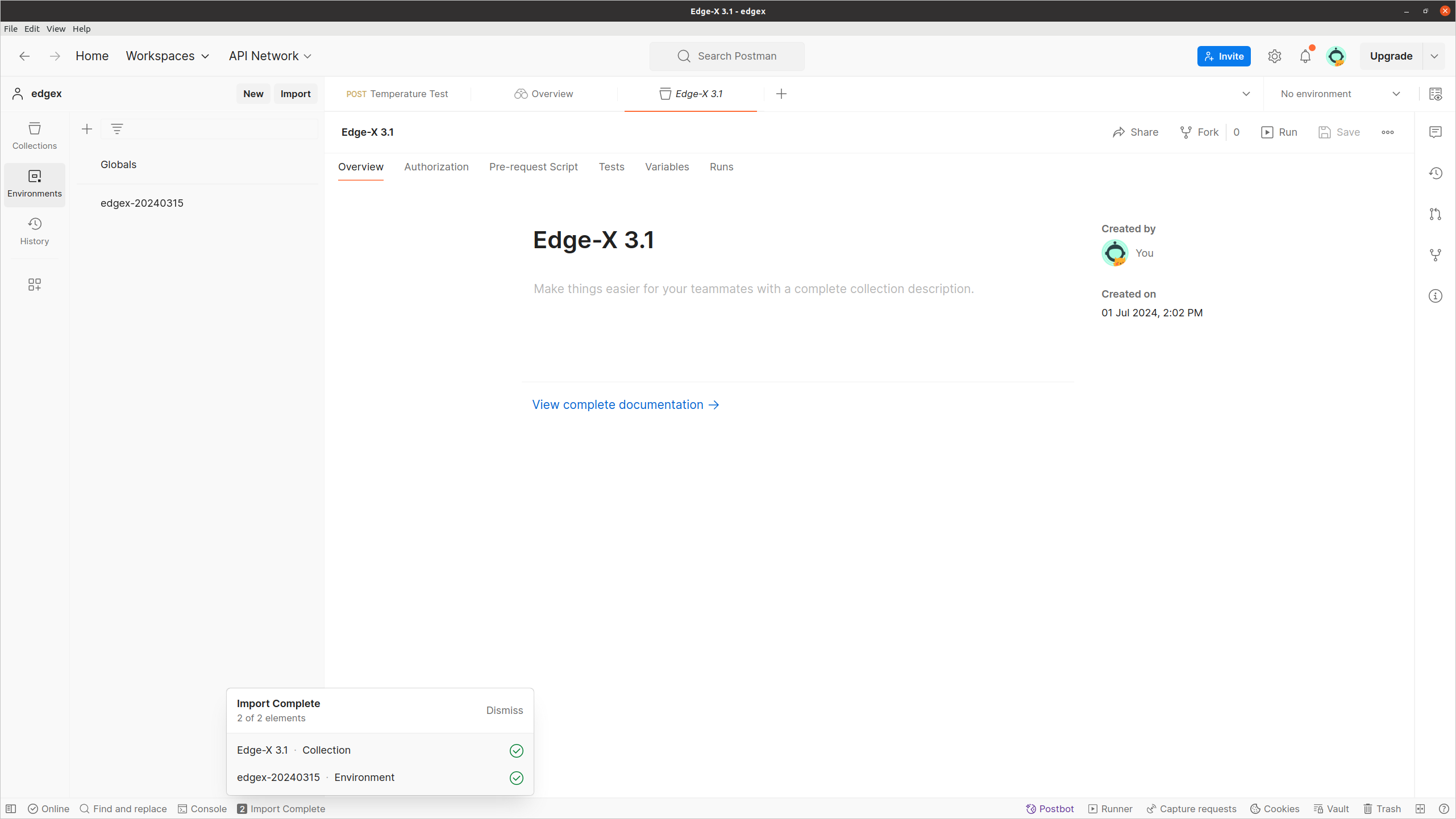

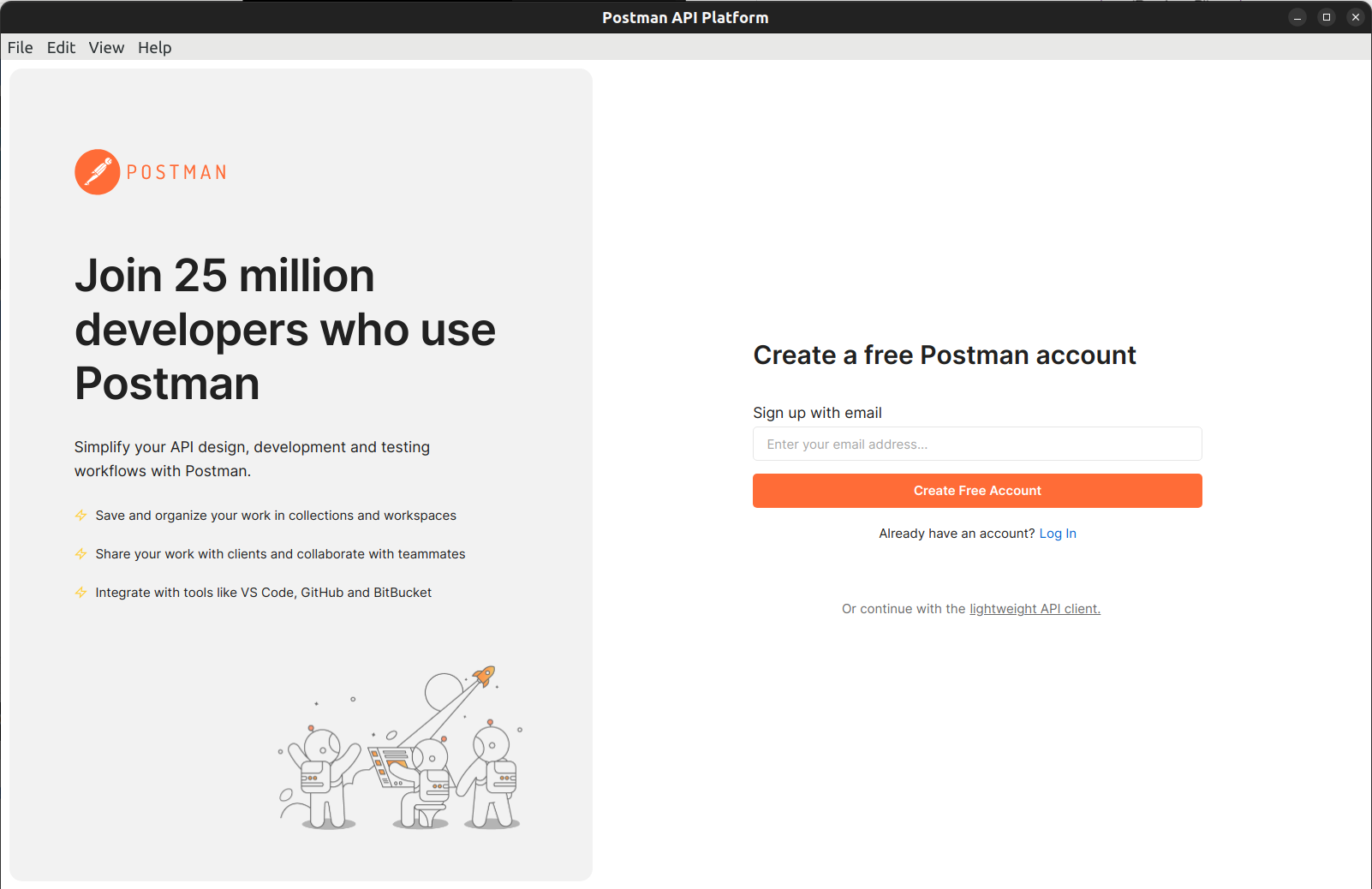

• Postman 로그인 및 워크스페이스 실행

  워크스페이스 자세한 내용은 여기를 참고.

  •
  • My Workspace 생성

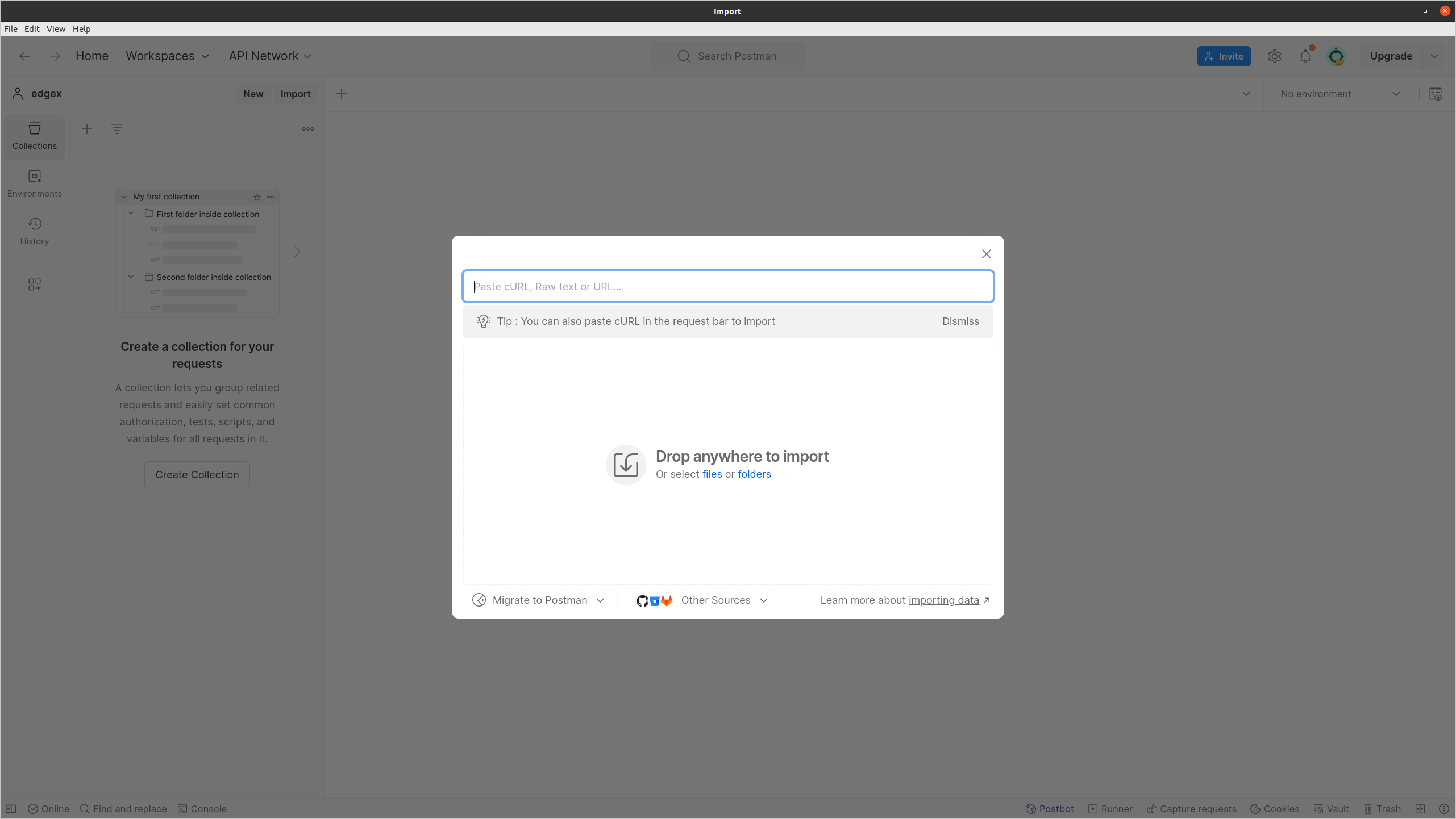

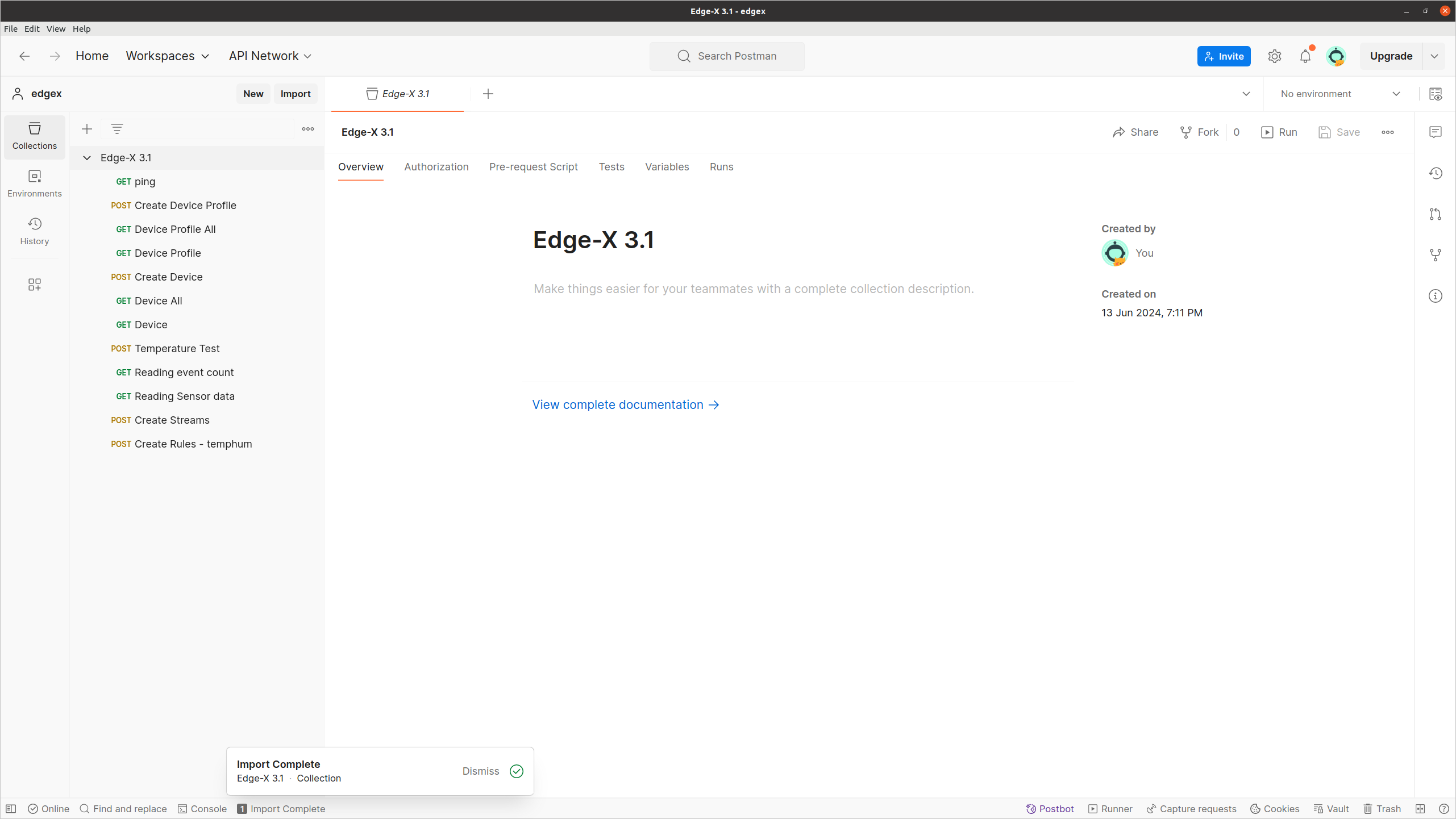

  • Collections 탭 > import
    • ...collection.json 파일을 import 합니다.
      • Edge-X_3.1.postman_collection.json


  • Environments 탭 > import
    • ...Environments.json 파일을 import 합니다.
      • Edge-X_3.1.postman_environment.json
    •
    •

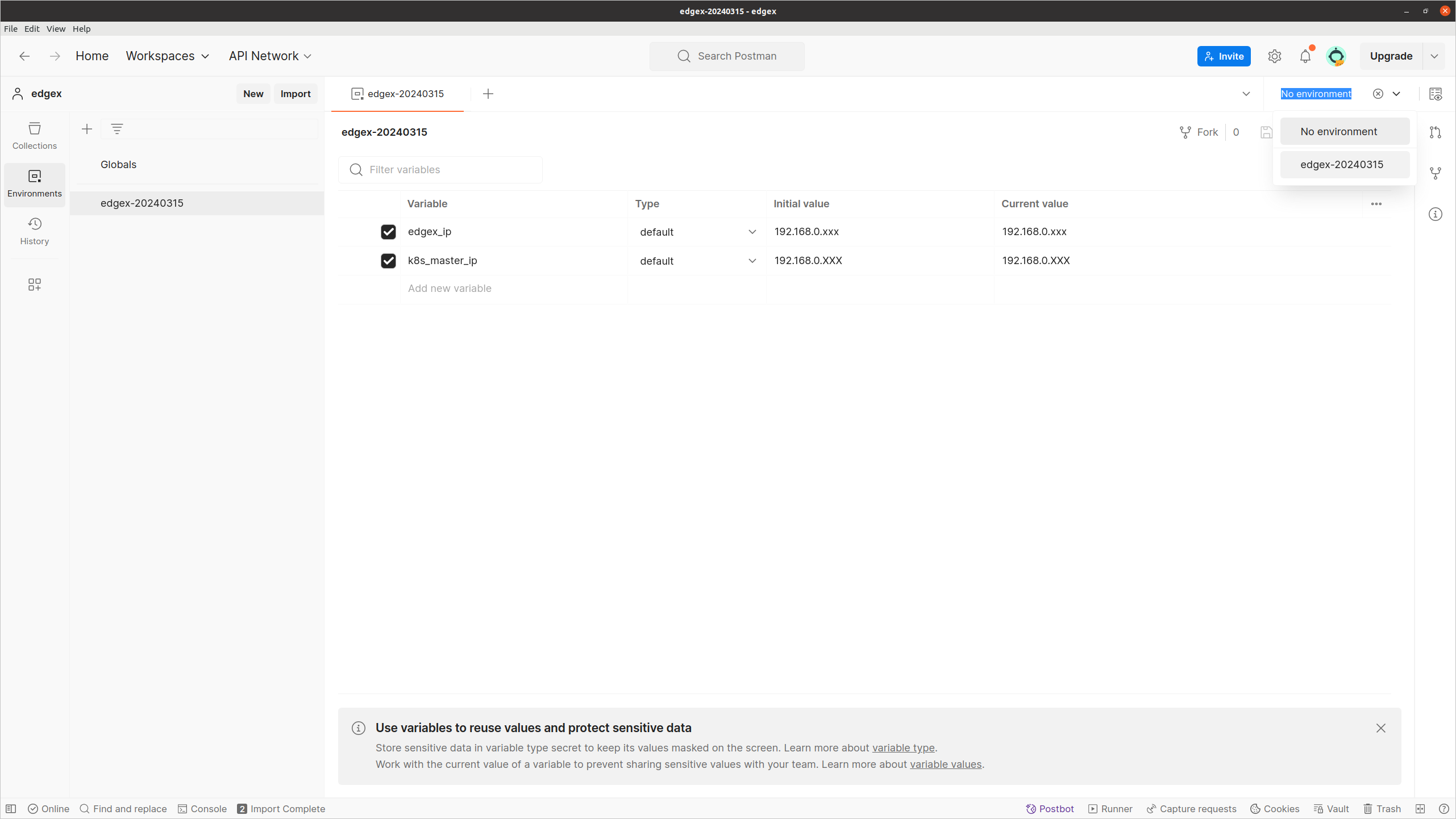

  • Environments 탭 > edgex-20240315을 선택합니다.
    •

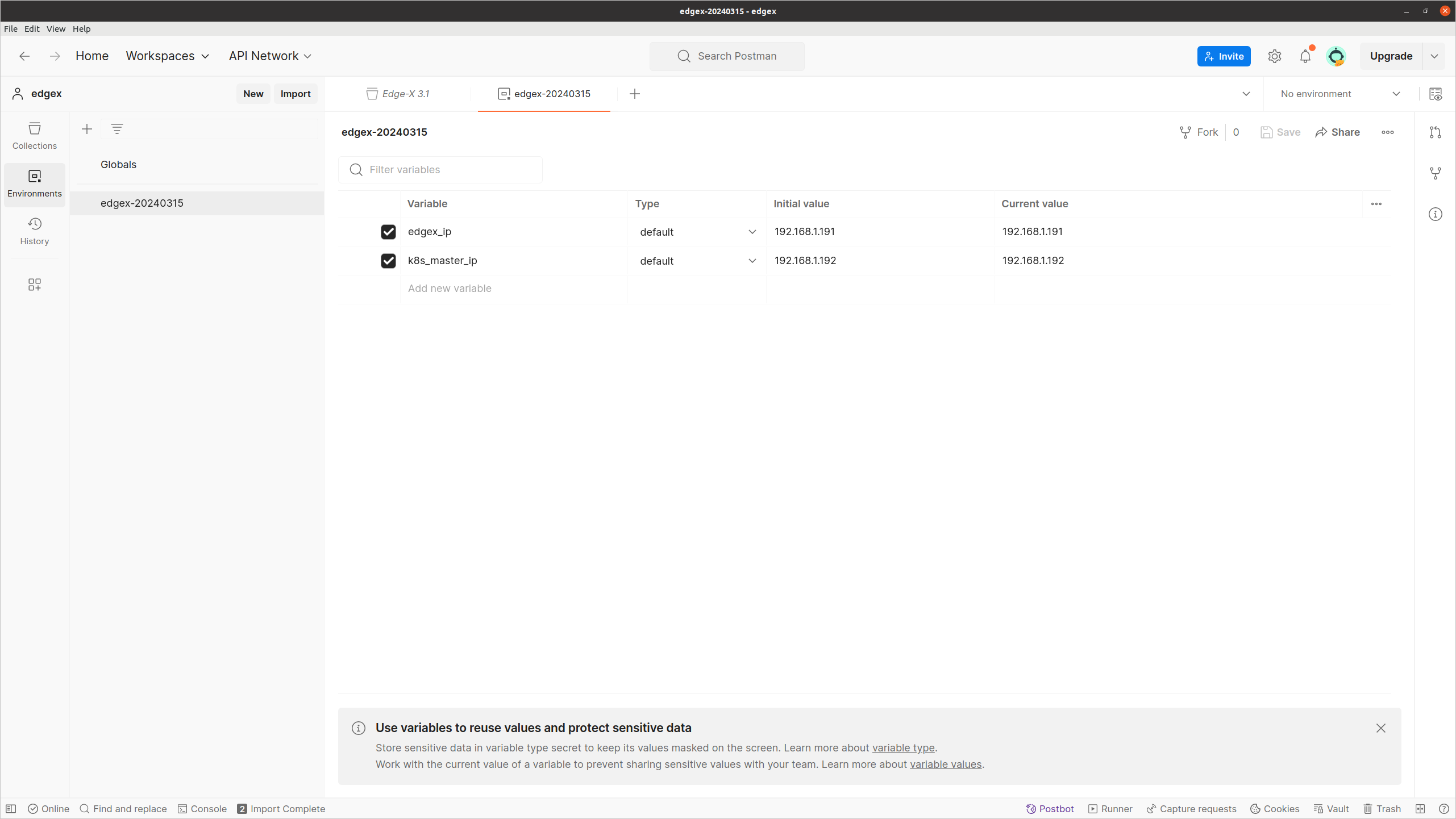

  • Initial value와 Current value에 Edge X 서버와 K8s 마스터 서버의(vm2)의 IP를 입력한 후 우측 상단의 Save를 눌러 저장합니다.
    •

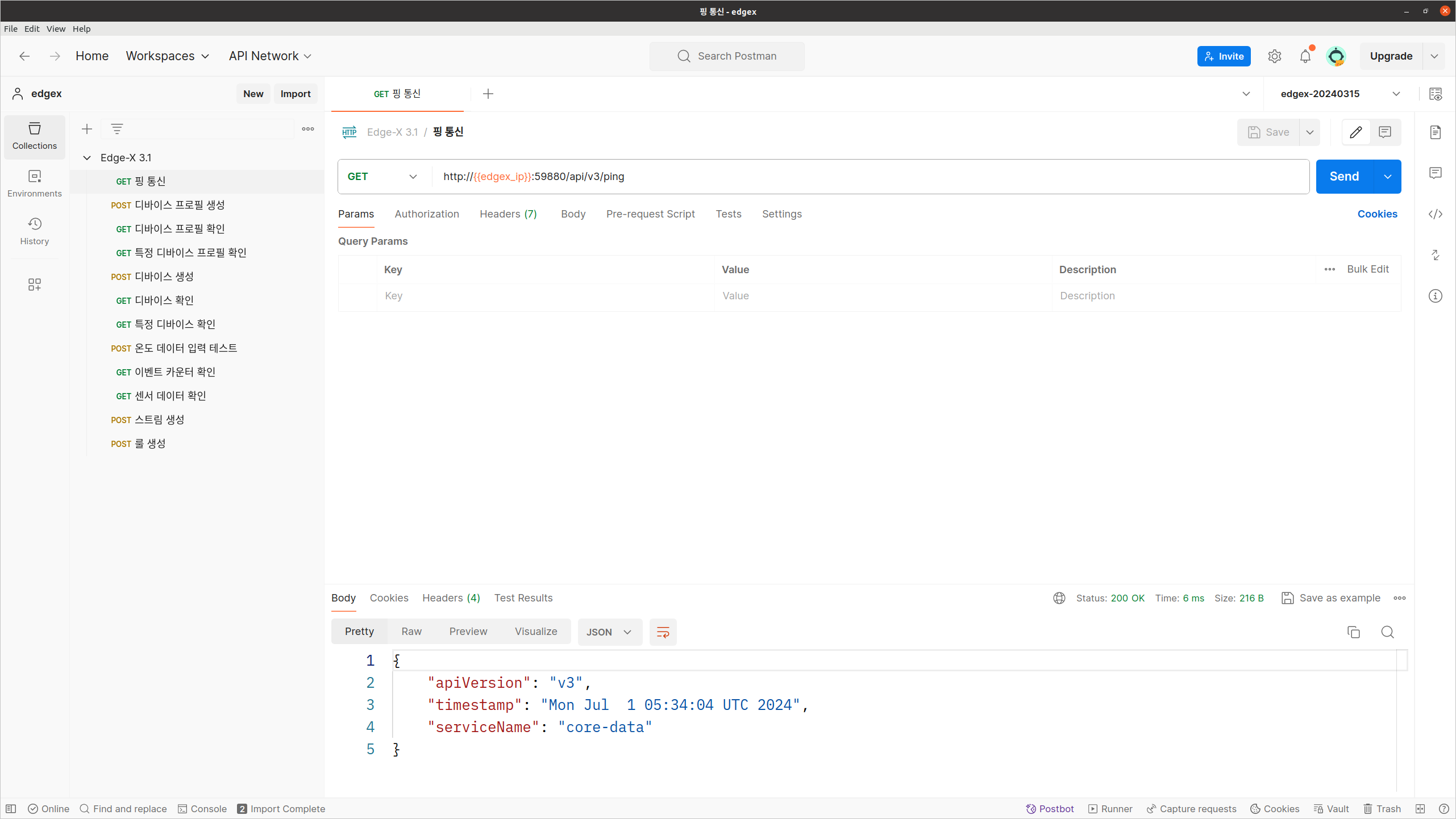

  • Collections 탭 > 1번 핑 통신을 실행해 통신이 정상적으로 되는지 확인합니다.
    •

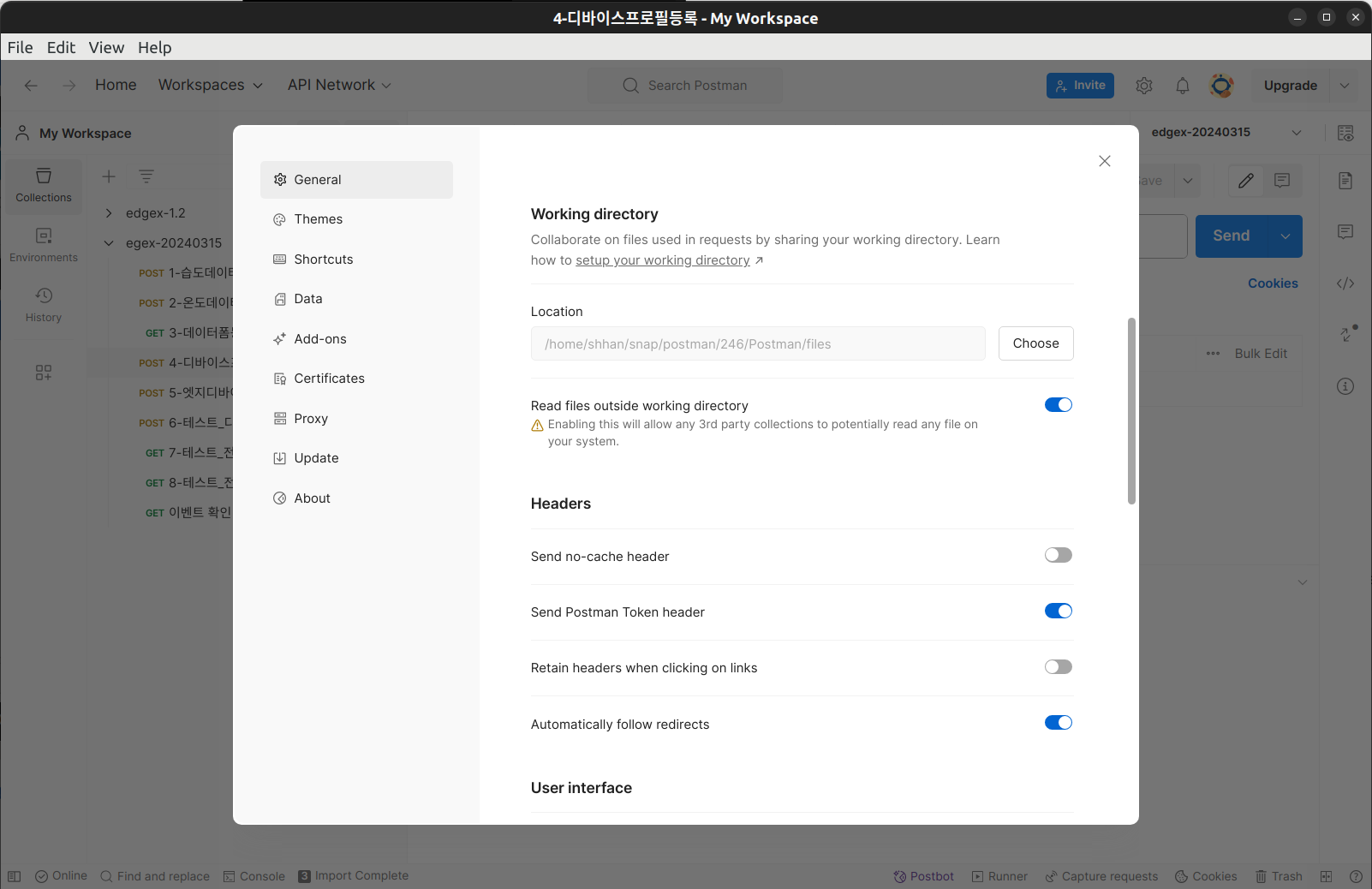

  • 톱니바퀴 설정 클릭 > Read files outside ... 체크
    •

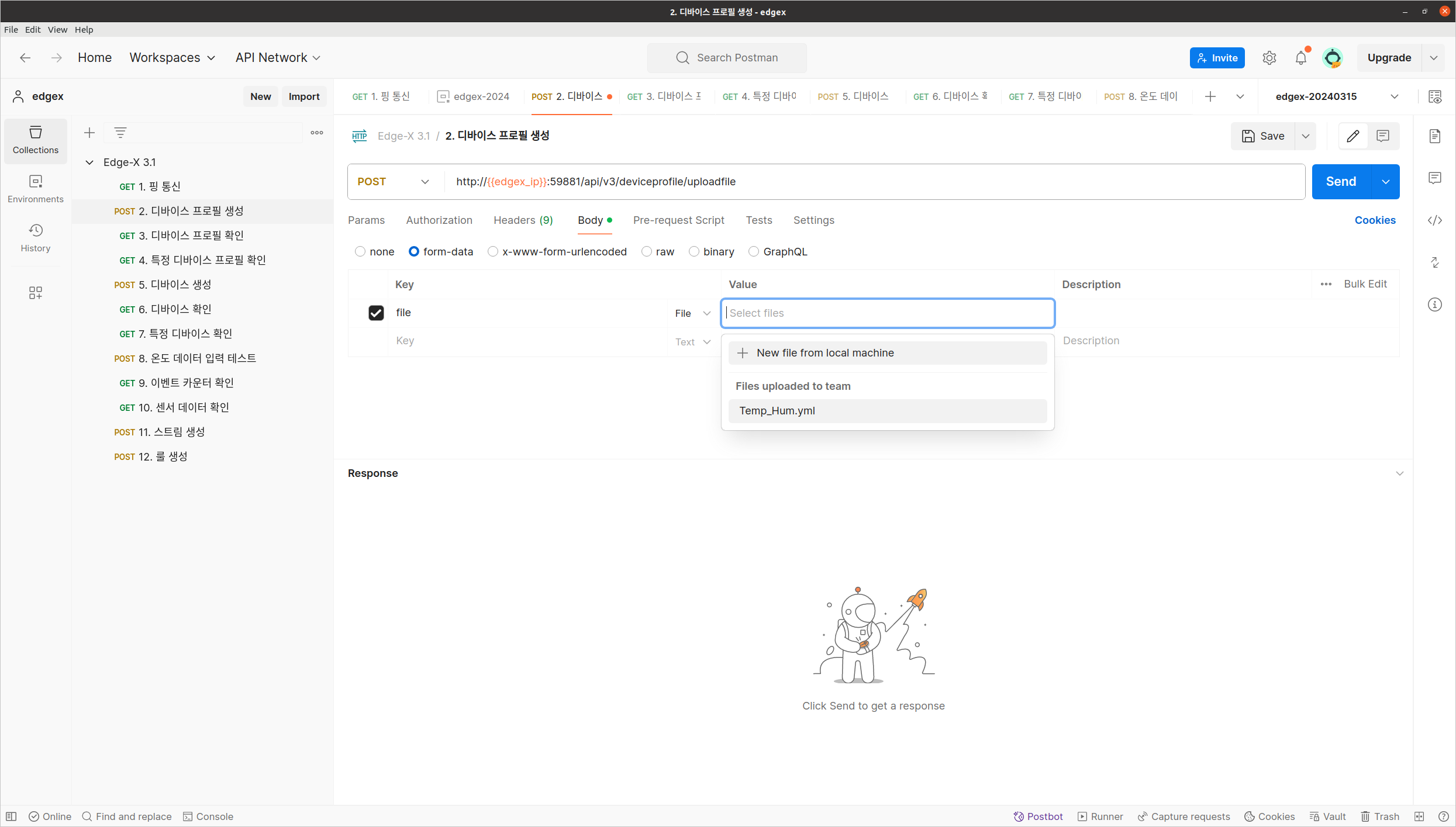

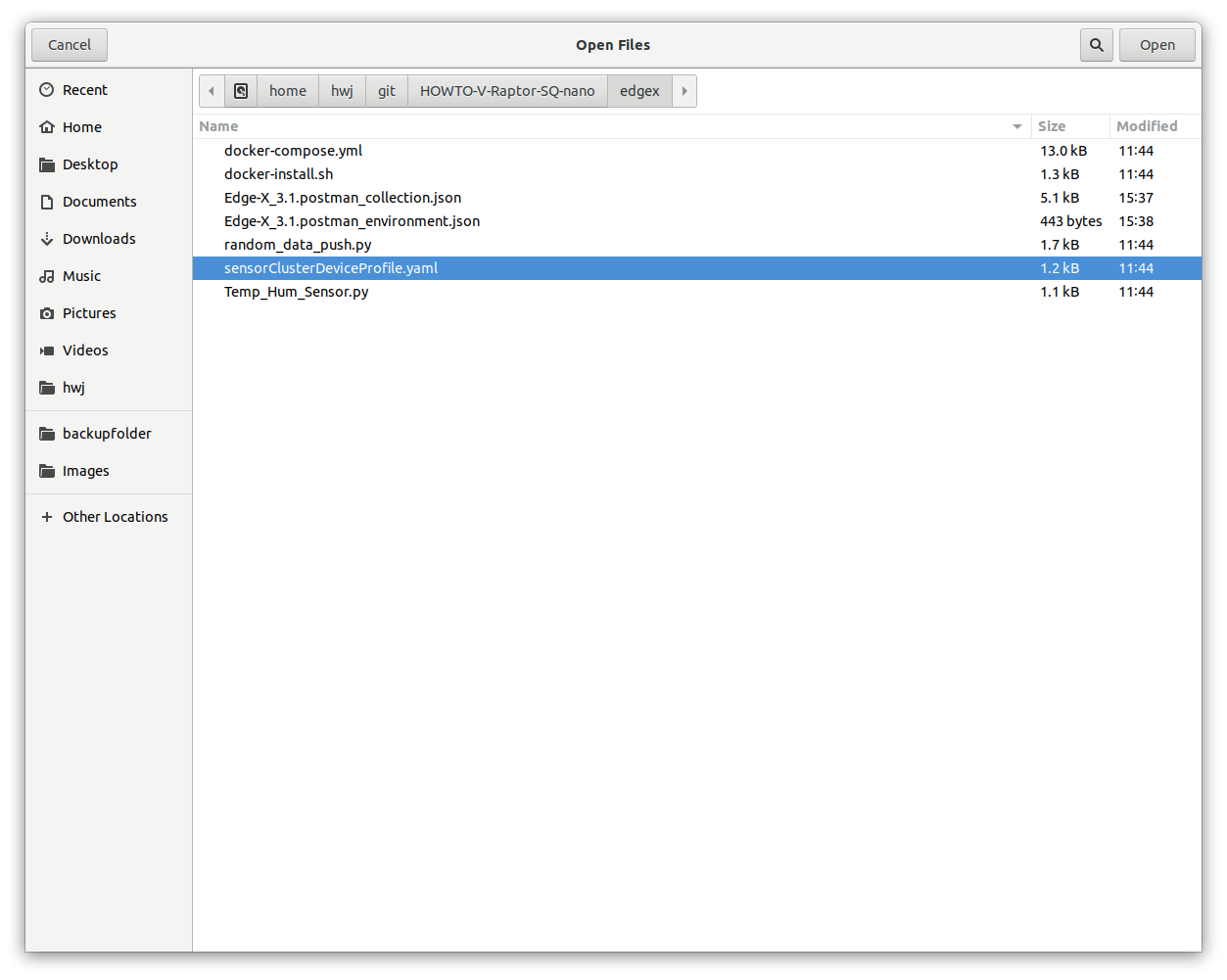

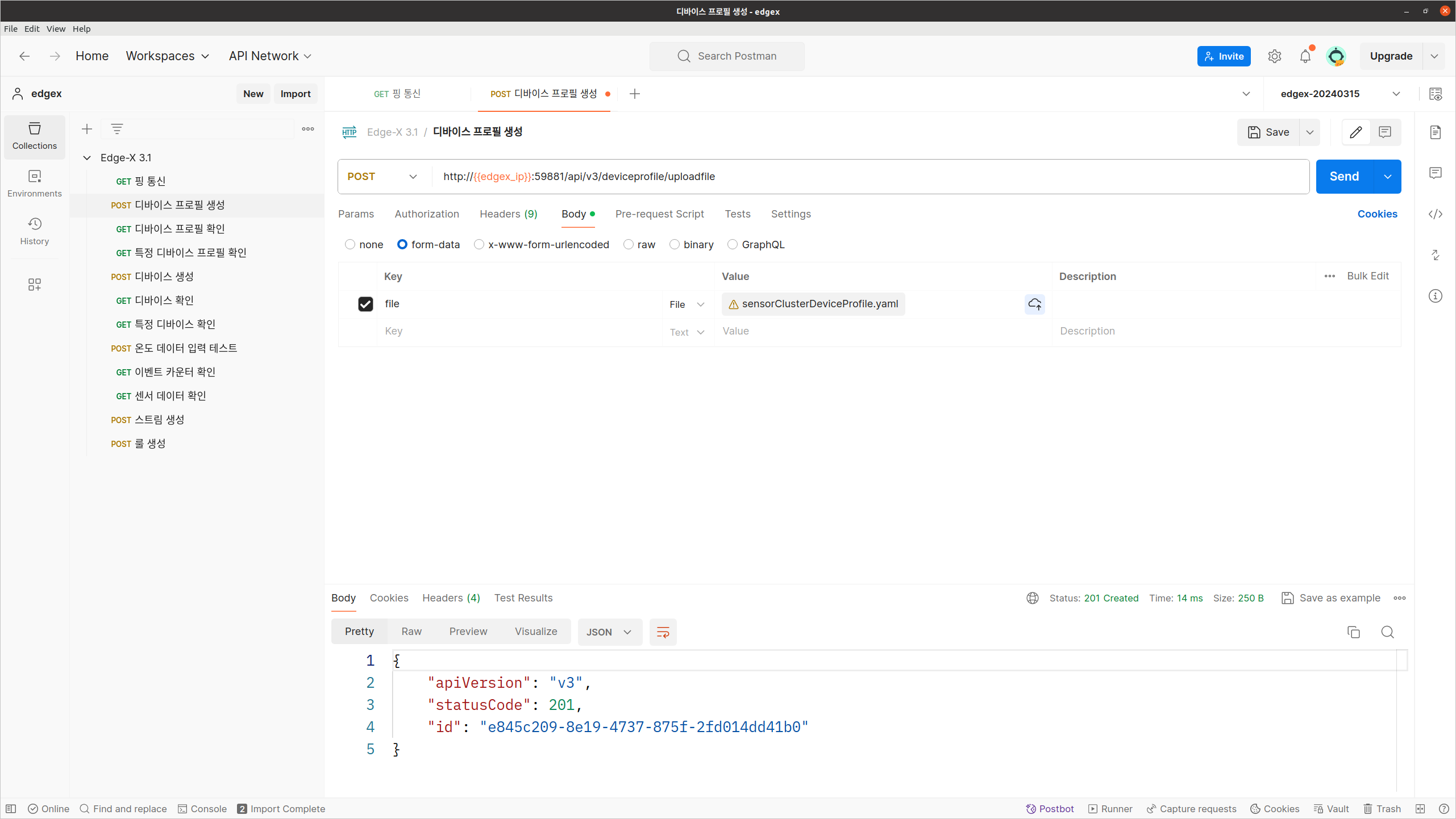

  • Collections 탭 > 2번 디바이스 프로필 생성 > Body 탭의 file에서 select files를 선택한 후 sensorClusterDeviceProfile.yaml 파일을 넣고 SEND를 실행합니다.
    • sensorClusterDeviceProfile.yaml
    •
    •
    •

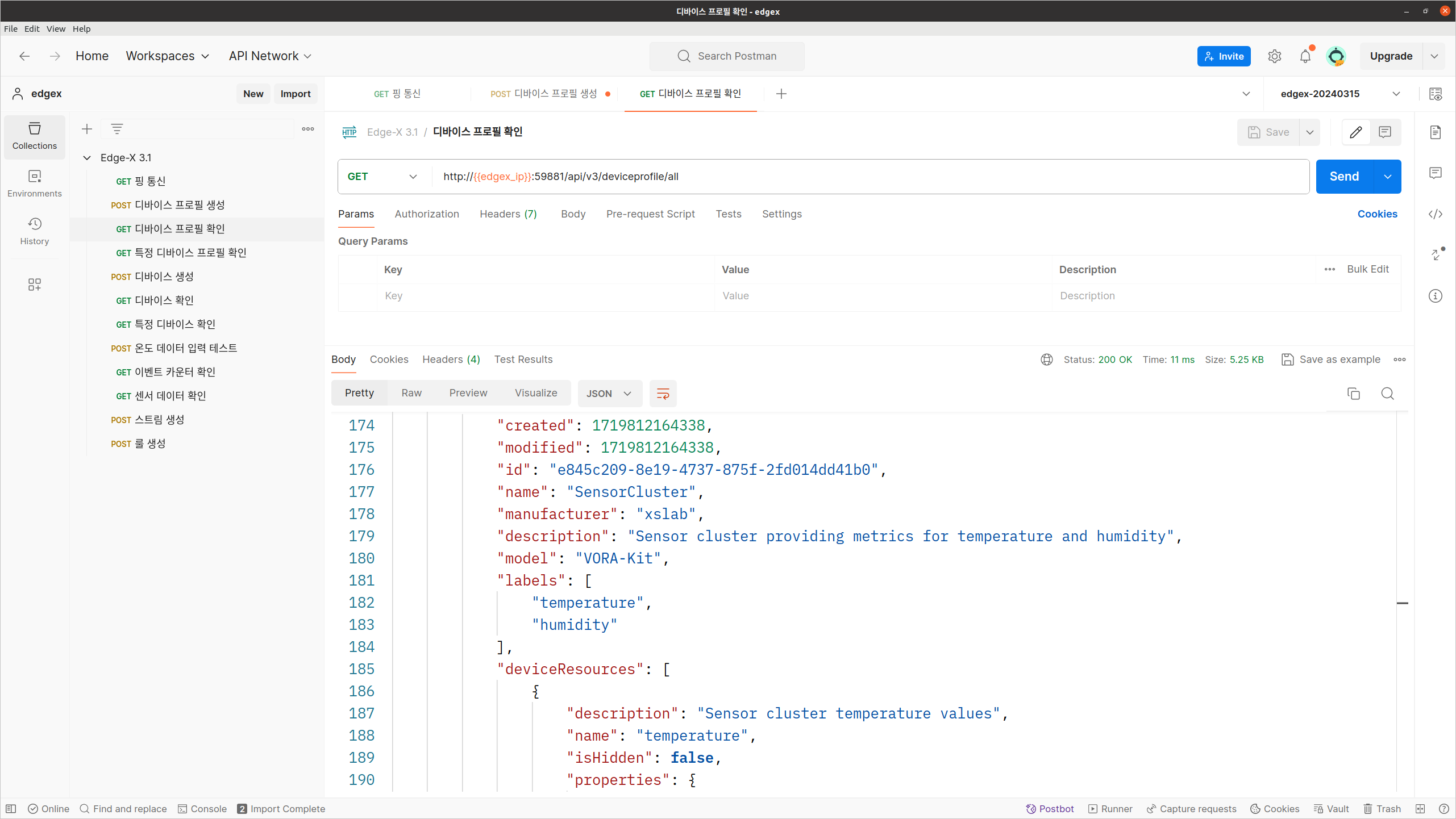

  • Collections 탭 > 3, 4번을 실행해 디바이스 프로필이 정상적으로 생성되었는지 확인합니다.
    •
    •

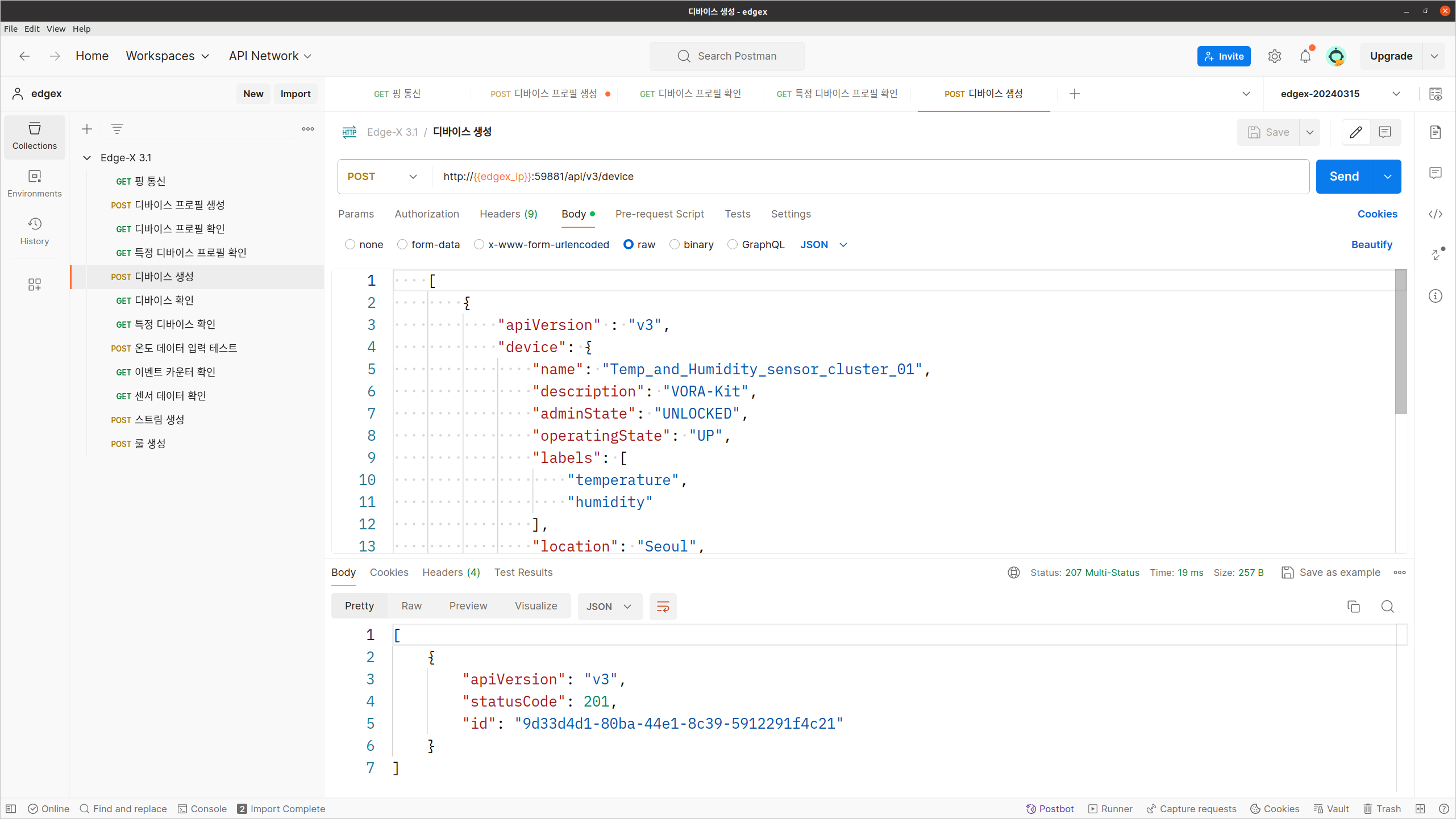

  • Collections 탭 > 5번을 실행해 디바이스를 생성합니다.
    •

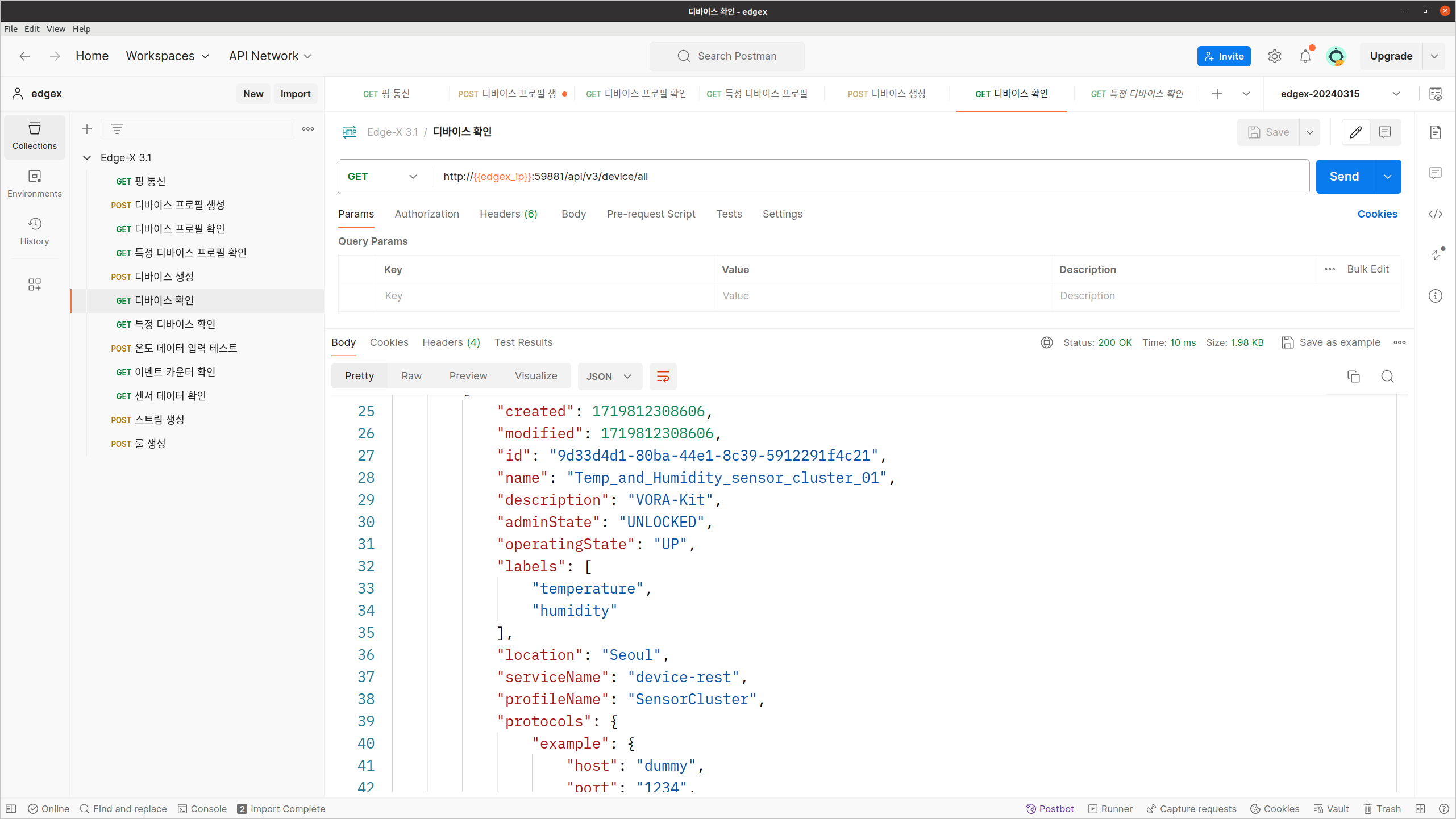

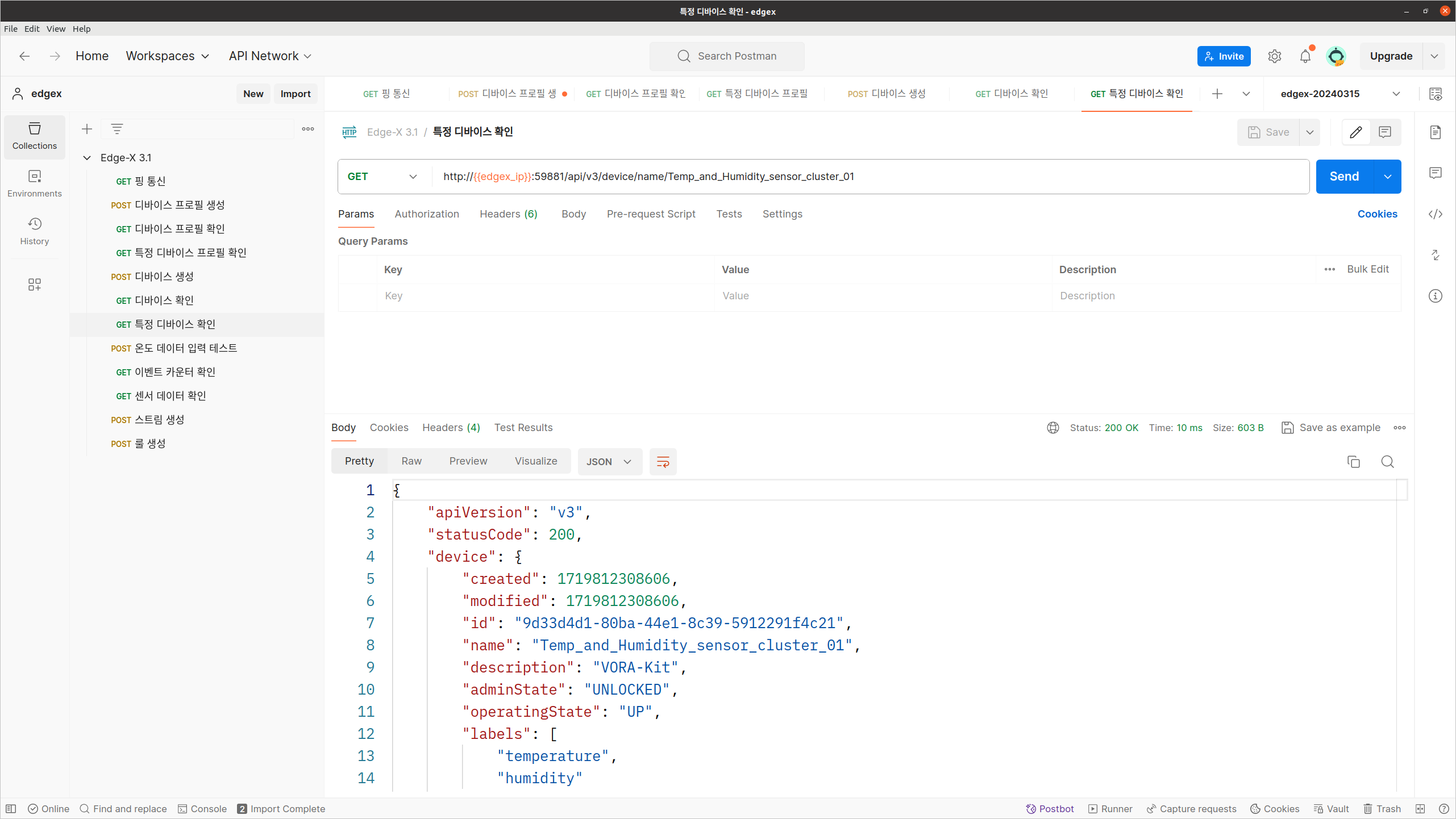

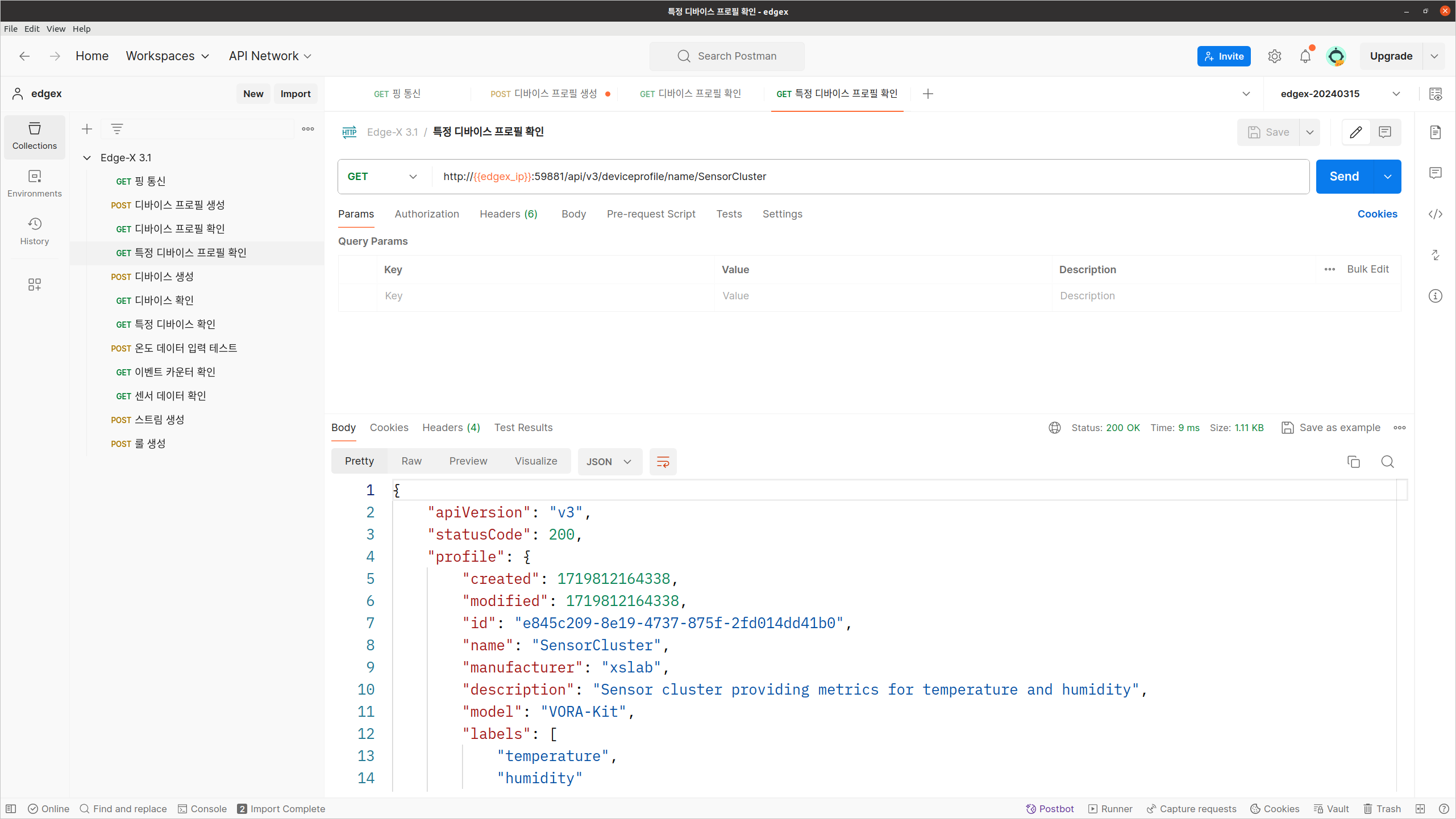

  • Collections 탭 > 6, 7번을 실행해 디바이스가 정상적으로 생성되었는지 확인합니다.
    •
    •

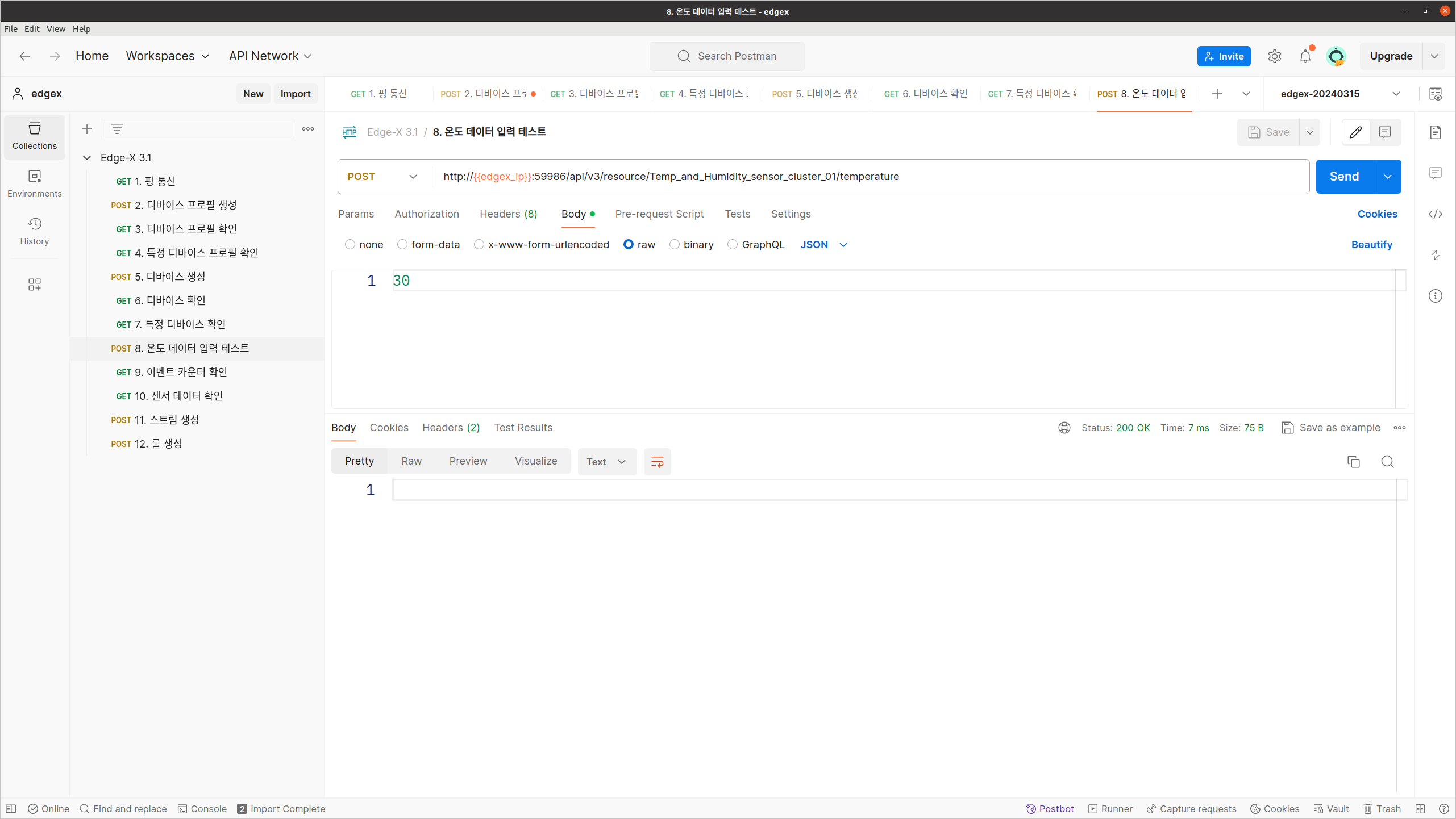

  • Collections 탭 > 8번을 실행해 온도데이터를 전송합니다.
    •

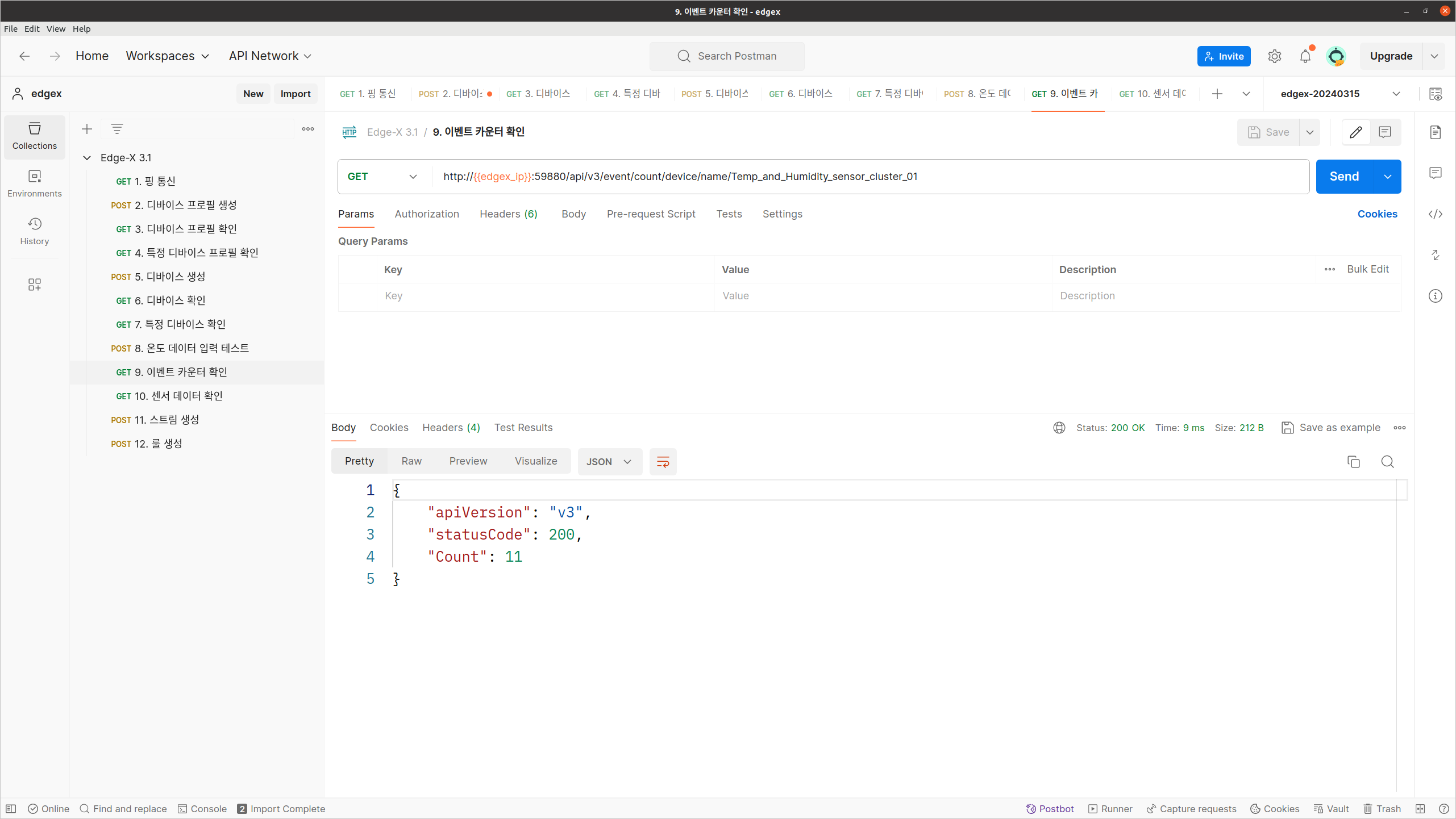

  • Collections 탭 > 9번을 실행해 센서 데이터의 카운터가 증가했는지 확인합니다.
    •

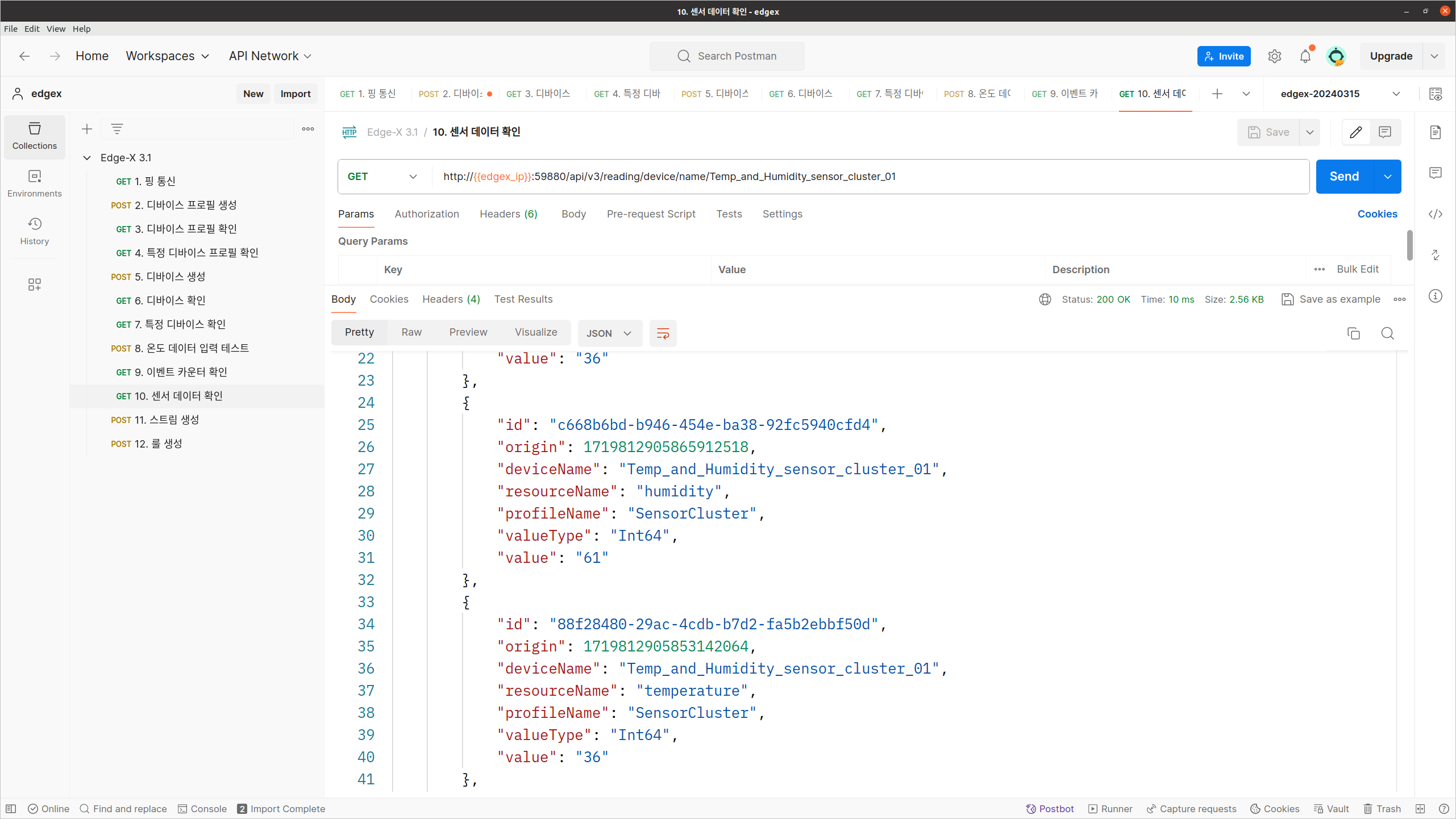

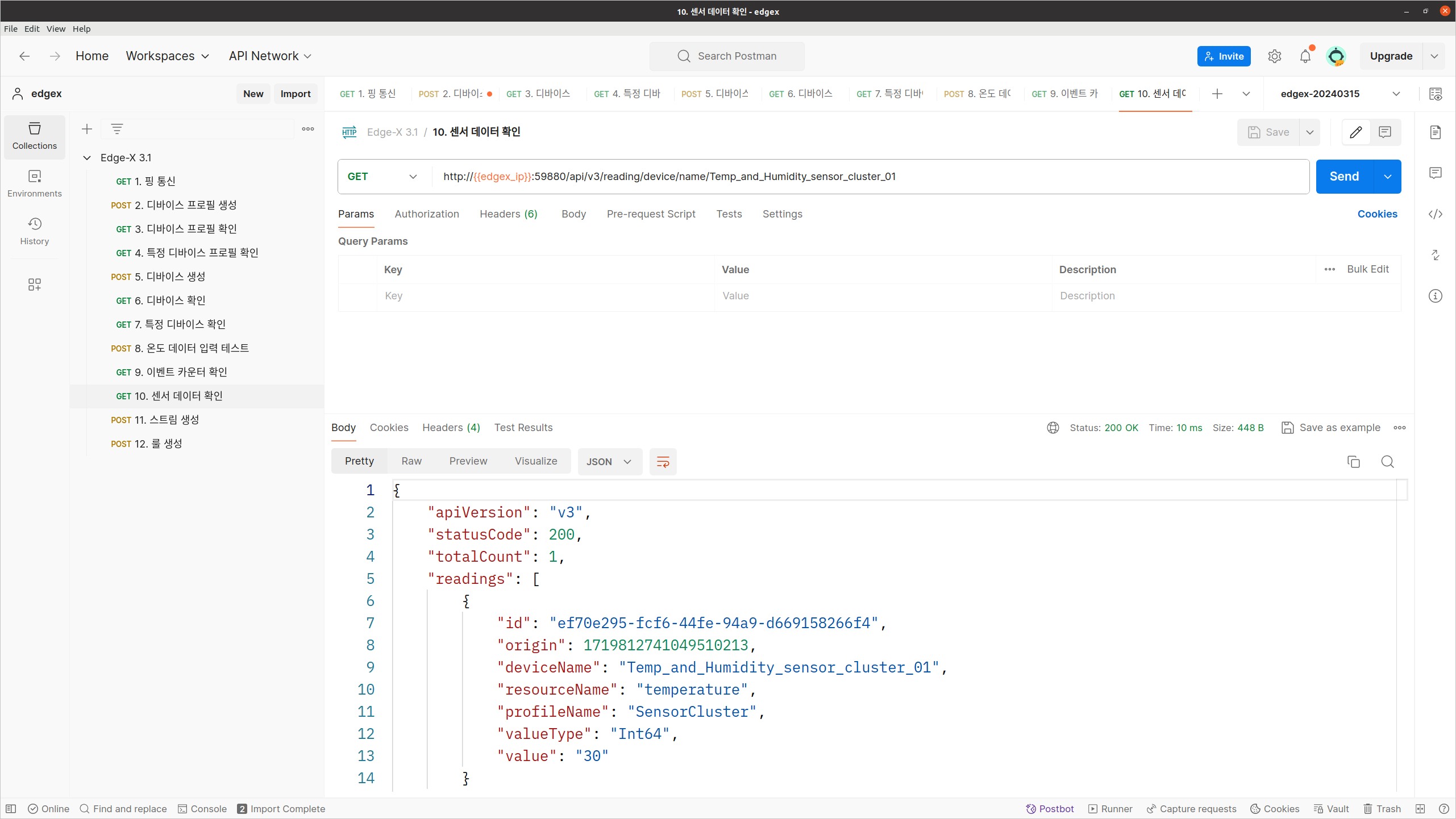

  • Collections 탭 > 10번을 실행해 센서 데이터를 확인합니다.
    •

3.3. 센서서버에서 센싱데이터 전송#

랜덤으로 생성된 센서 데이터를 EdgeX에 전송합니다.

• 센서 테스트

  git clone https://yona.xslab.co.kr/%EC%97%91%EC%84%B8%EC%8A%A4%EB%9E%A9/HOWTO-V-Raptor-SQ-nano
  cd HOWTO-V-Raptor-SQ-nano/edgex/


  vi random_data_push.py
  >
  ... #수정필요
  # EdgeX server ip
  edgexip = "192.168.1.191"
  ...

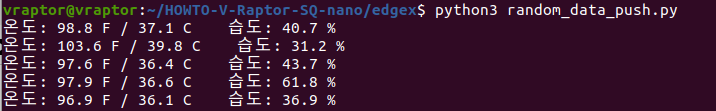

  # 랜덤 데이터 전송
  python3 random_data_push.py


  •

• 전송한 센서데이터를 확인합니다.

  • Postman 9, 10번 활용
    •
    •

• Edge-X의 웹에서 데이터가 전송되었는지 확인가능합니다.

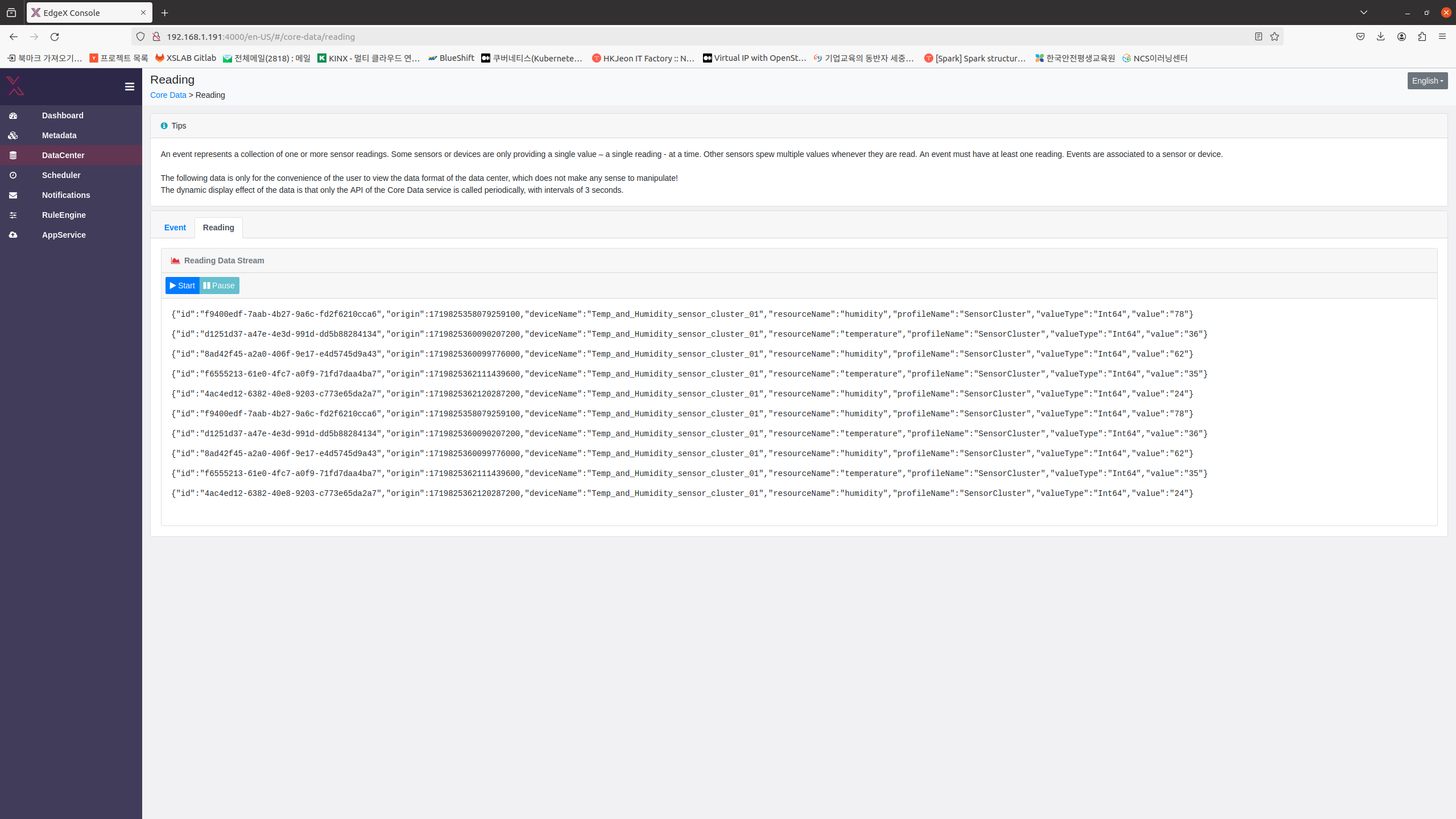

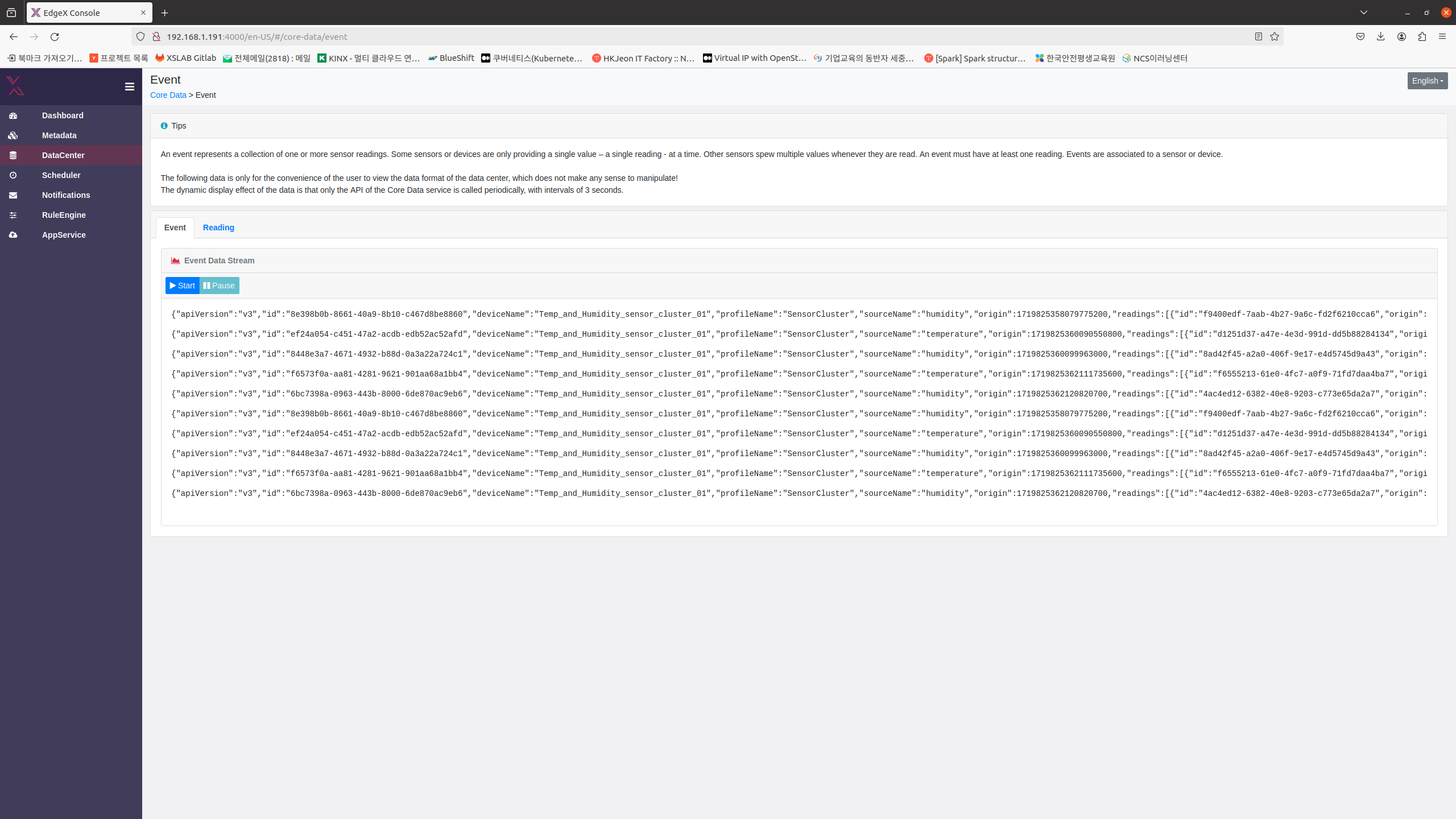

  • Edge-X의 웹에서 DataCenter 탭에서 전송된 데이터를 확인할 수 있습니다.
  •
  •




4. 클라우드(쿠버네티스) 서비스 구축#

이번 실습에서는 V-Raptor SQ mini의 VM2~VM4를 이용하여 쿠버네티스기반 클라우드 환경을 구축합니다.
또한, 엣지서버에 저장되고 있는 센서데이터를 쿠버네티스로 구축한 클라우드서버로 데이터를 전송합니다.

5.1. 가상머신에 도커 및 쿠버네티스 설치#

쿠버네티스를 설치할 VM은 다음과 같이 활용합니다.

생성된 모든 인스턴스에 아래와 같이 도커 및 쿠버네티스를 설치합니다.

• 호스트 네임 변경

  sudo hostnamectl set-hostname <vmX>

  ex) vm2의 경우
  sudo hostnamectl set-hostname vm2


• 실습 데이터 다운로드

  sudo apt update; sudo apt upgrade -y
  git clone https://yona.xslab.co.kr/%EC%97%91%EC%84%B8%EC%8A%A4%EB%9E%A9/HOWTO-V-Raptor-SQ-nano
  cd HOWTO-V-Raptor-SQ-nano/k8s


• 실행파일 권한설정

  chmod +x docker-install.sh
  chmod +x k8s-install-setup.sh


• 스왑 영역 삭제

  sudo swapoff -a
  sudo sed -i '/\/swap.img/d' /etc/fstab


• 도커 및 쿠버네티스 설치

  sudo ./docker-install.sh
  sudo ./k8s-install-setup.sh


4.2. 쿠버네티스 클러스터 생성#

• 마스터 노드인 VM2에서 클러스터를 생성합니다.

  MASTER_IP=`hostname -I | awk '{print $1}'`
  echo $MASTER_IP

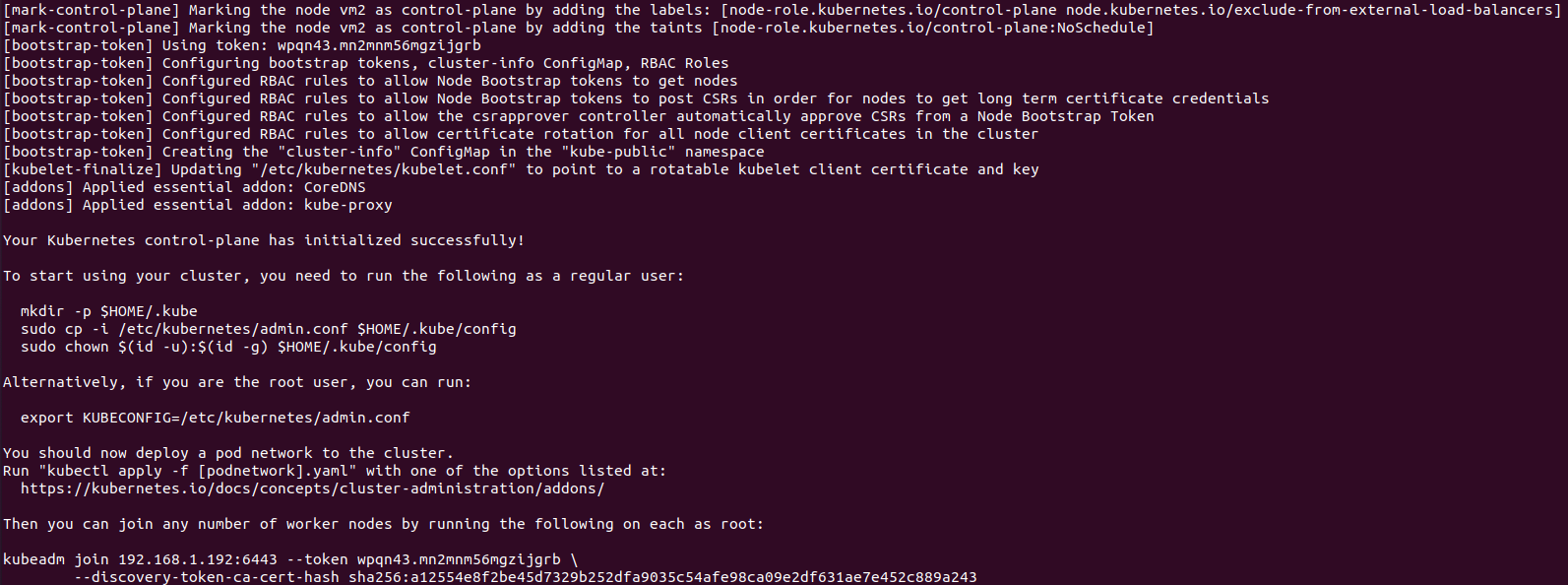

  sudo kubeadm init --apiserver-advertise-address="${MASTER_IP}" --pod-network-cidr "10.244.0.0/16"




• 마스터 노드인 VM2에서 사용자 권한에서 아래 명령어 실행합니다.

  mkdir -p $HOME/.kube
  sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
  sudo chown $(id -u):$(id -g) $HOME/.kube/config


• 워커 노드인 VM3, VM4에 접속해 마스터 노드에 등록합니다.

  • 위의 명령어의 결과값을 입력합니다.

    sudo kubeadm join 192.168.1.192:6443 --token wpqn43.mn2mnm56mgzijgrb \
      --discovery-token-ca-cert-hash sha256:a12554e8f2be45d7329b252dfa9035c54afe98ca09e2df631ae7e452c889a243


• 마스터 노드인 VM2에서 CNI를 구성합니다.

  kubectl apply -f calico.yaml

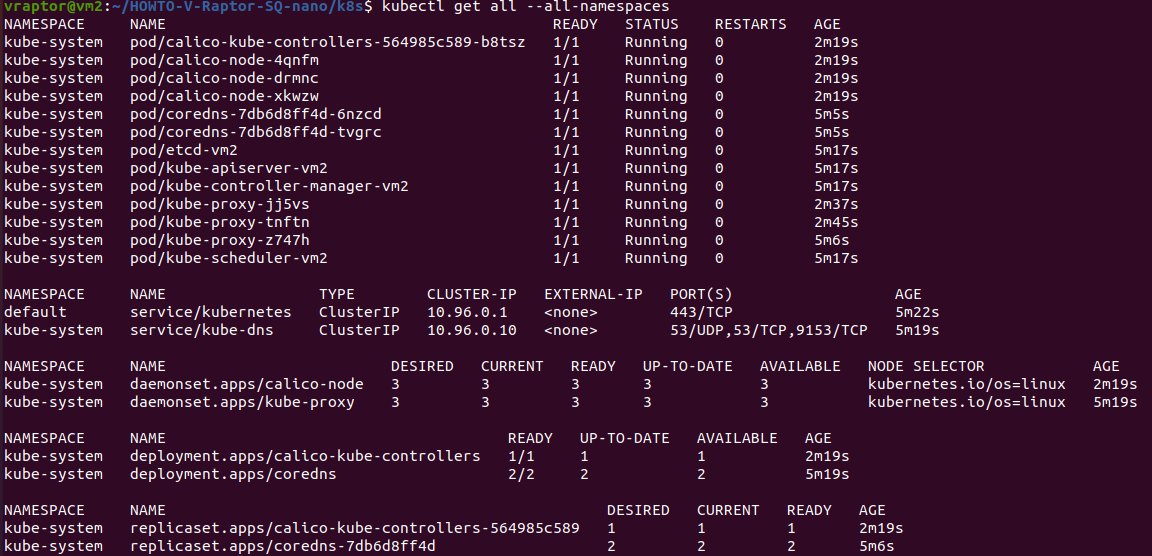

• 마스터 노드인 VM2에서 K8s 시스템이 정상적으로 구성되었는지 확인합니다.

  kubectl get all --all-namespaces




• 마스터 노드인 VM2에서 노드들을 확인합니다.

  kubectl get nodes




5. 클라우드(쿠버네티스) 서비스 실행#

5.1. POD 서비스 실행#

• 마스터 노드인 VM2에서 PV(영구 볼륨)생성에 필요한 스토리지 클래스를 생성한 후 확인합니다.

  cd ~/HOWTO-V-Raptor-SQ-nano/k8s
  kubectl apply -f local-path-storage.yaml
  kubectl get storageclass

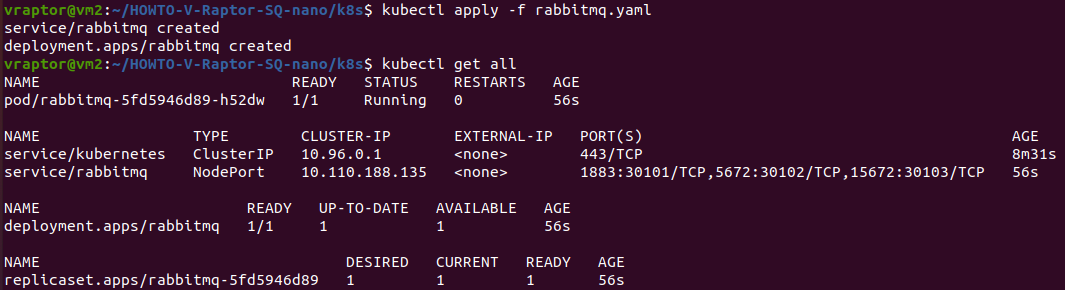

• 마스터 노드인 VM2에서 Rabbitmq의 Deployment, Service를 생성합니다.

  kubectl apply -f rabbitmq.yaml
  kubectl get all

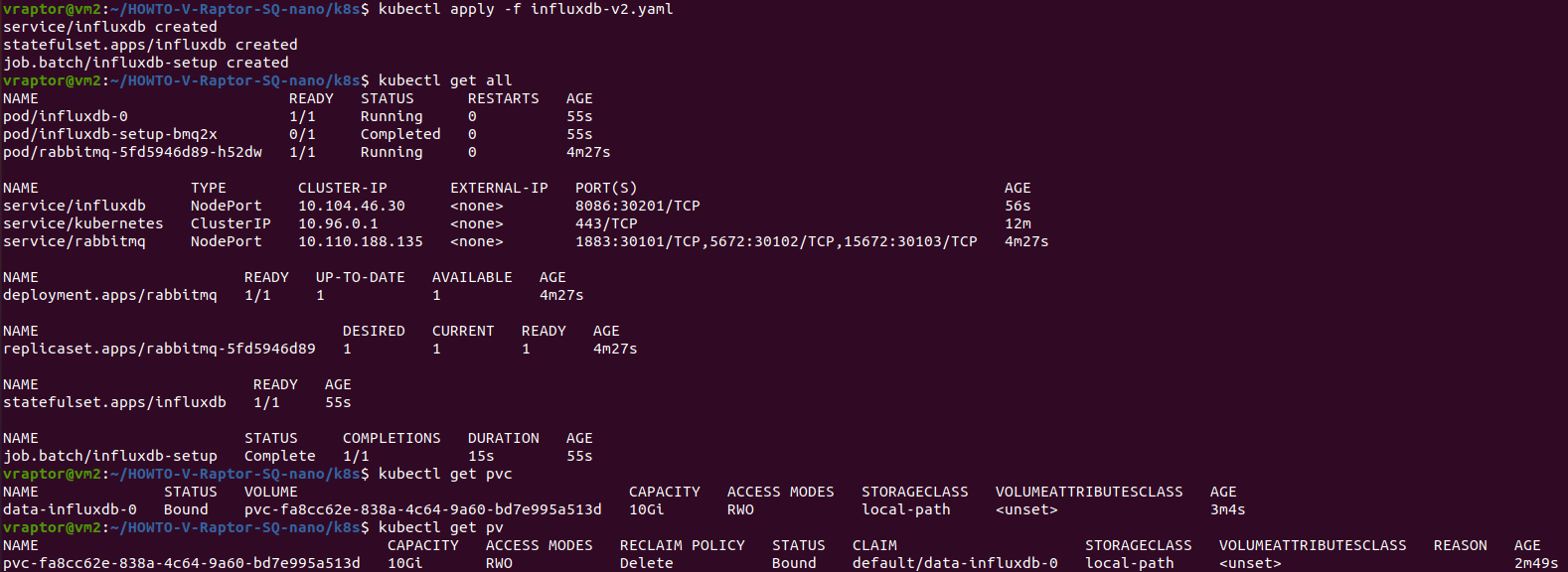

• 마스터 노드인 VM2에서 influxdb의 Deployment, Service,Pvc 를 생성합니다.

  kubectl apply -f influxdb-v2.yaml
  kubectl get all
  kubectl get pvc
  kubectl get pv




• influxdb의 파드가 다음과 같이 Pending 상태 일 때

  • kubectl get pvc를 실행해서 PVC의 상태를 확인합니다.
  • PVC의 상태가 Pending 상태라면 kubectl get storageclass를 실행해서 스토리지 클래스가 생성되어있는지 확인합니다.
  • kubectl delete -f influxdb.yaml, kubectl delete pvc influxdb-data-influxdb-0 로 PVC를 삭제합니다.
  • kubectl apply -f local-path-storage.yaml로 스토리지 클래스를 생성합니다.
  • kubectl apply -f influx.yaml 를 진행합니다.

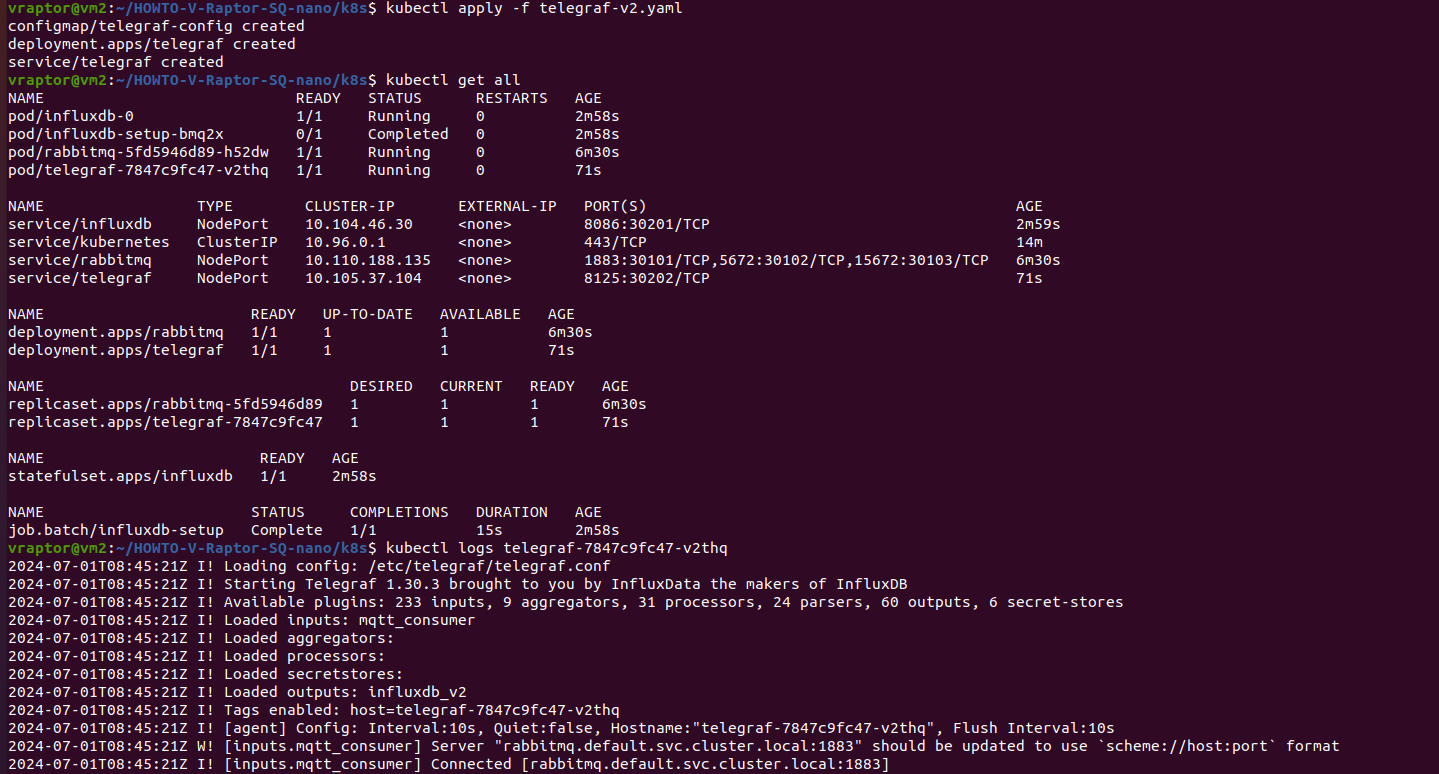

• 마스터 노드인 VM2에서 telegraf의 Deployment, Service 를 생성합니다.

  kubectl apply -f telegraf-v2.yaml
  kubectl get all
  kubectl logs telegraf-<컨테이너 이름>




5.2. Rabbitmq MQTT 통신 세팅#

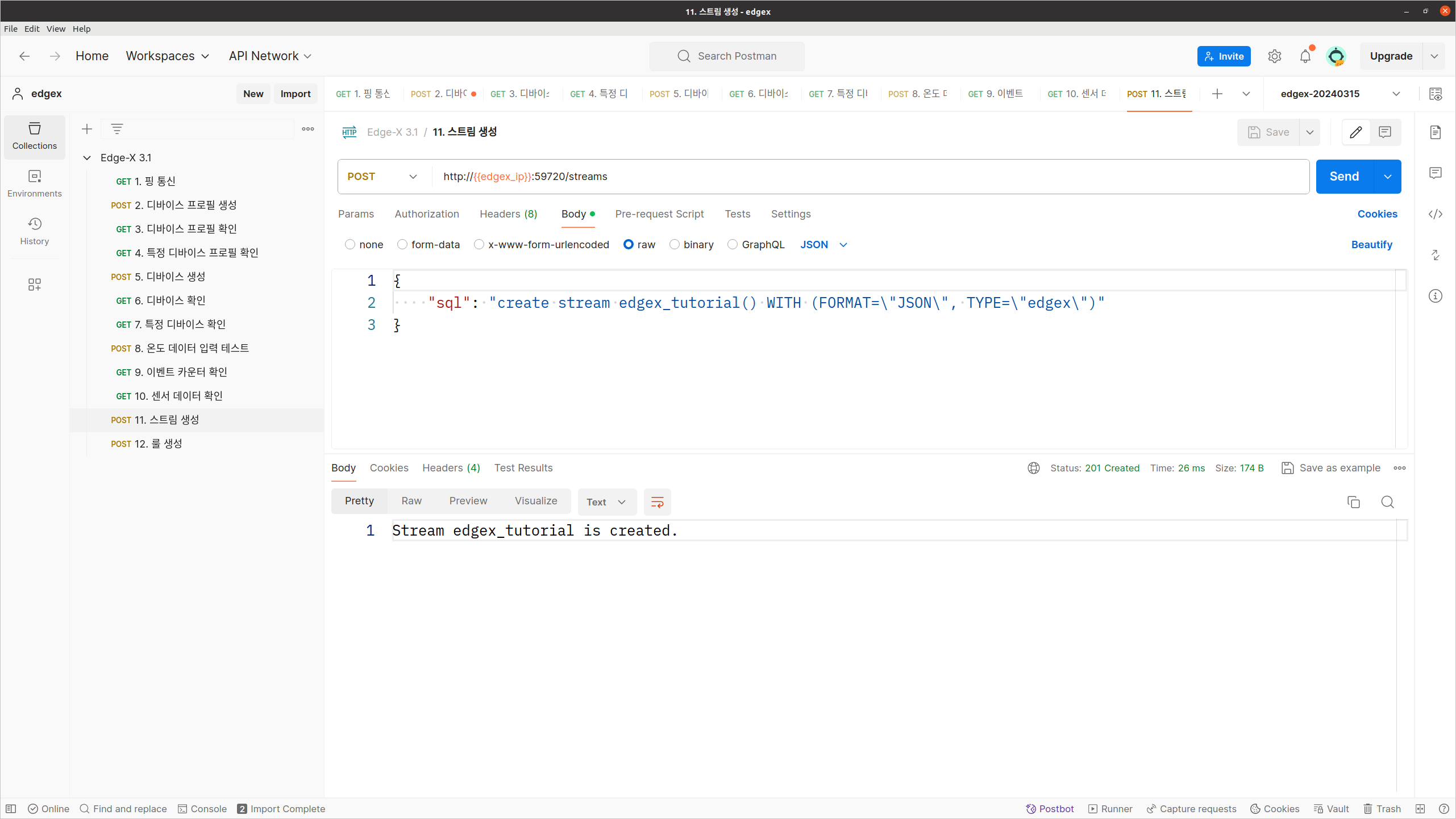

• Postman에서 Collections 탭 > 11번을 실행해 MQTT 통신을 위한 스트림을 생성합니다.
  •

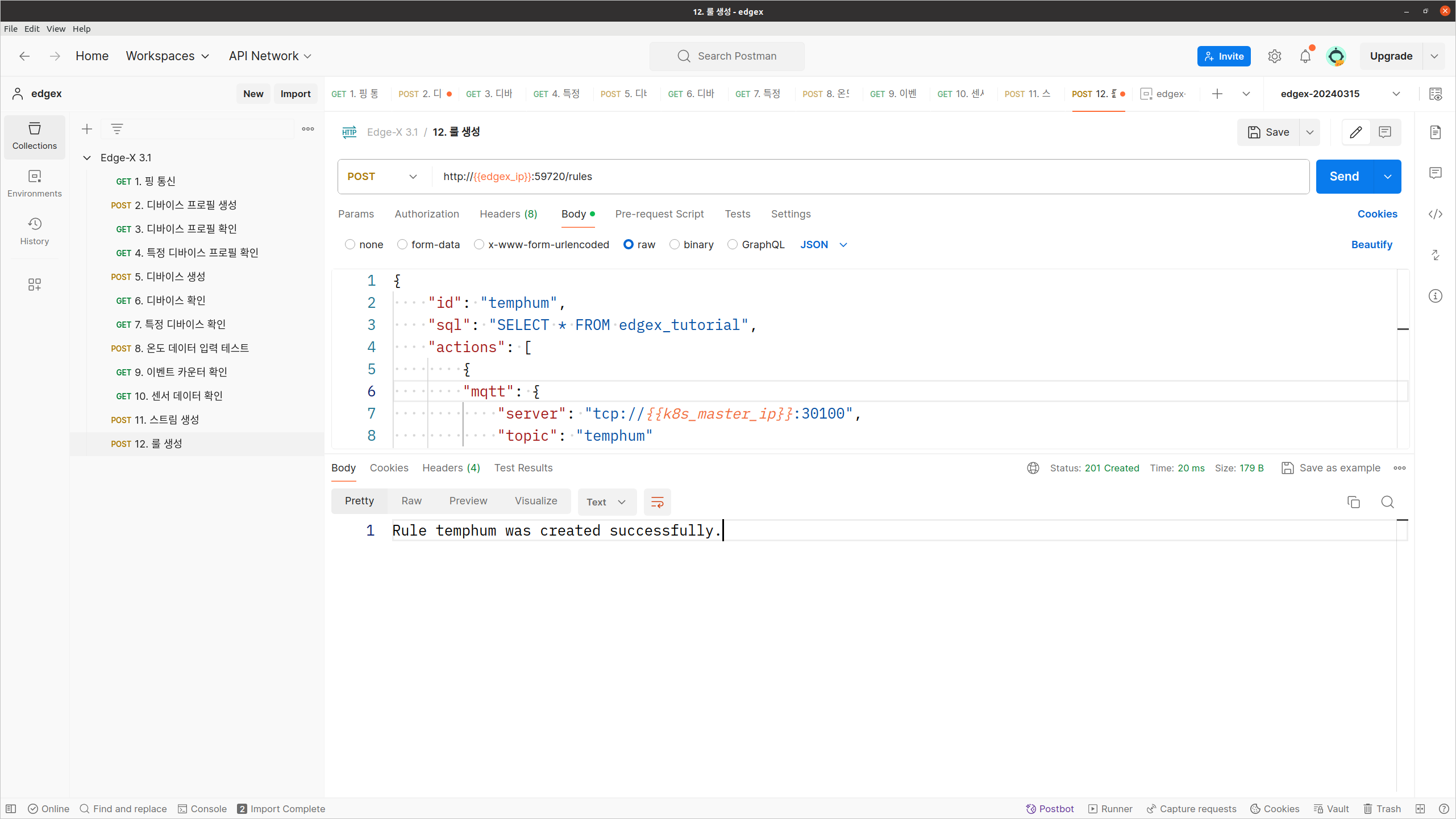

• Collections 탭 > 12번을 실행해 MQTT 통신을 위한 룰을 생성합니다.
  •

5.3. 데이터 전송확인#

• 센서데이터를 전송합니다.

  python3 random_data_push.py

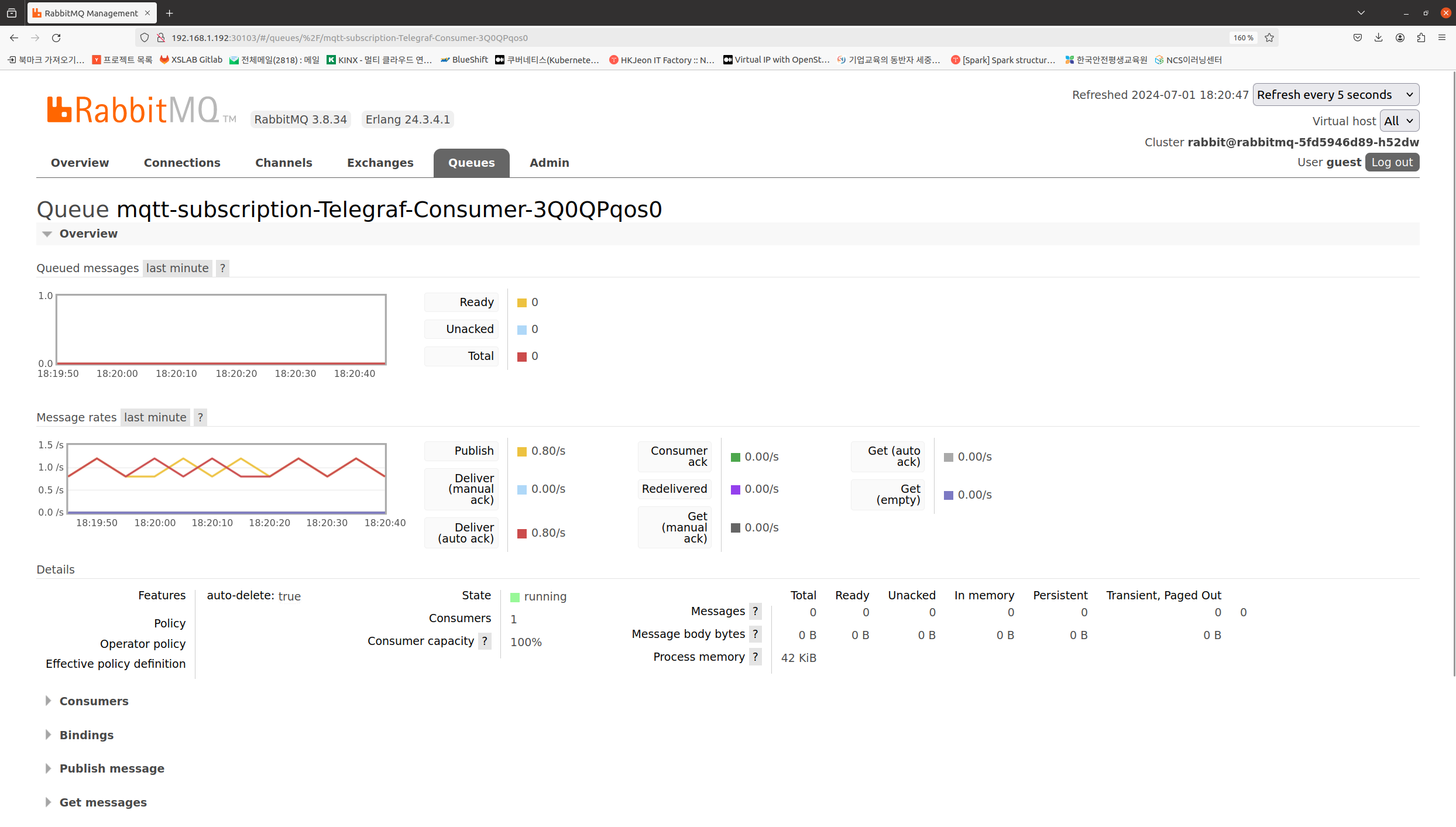

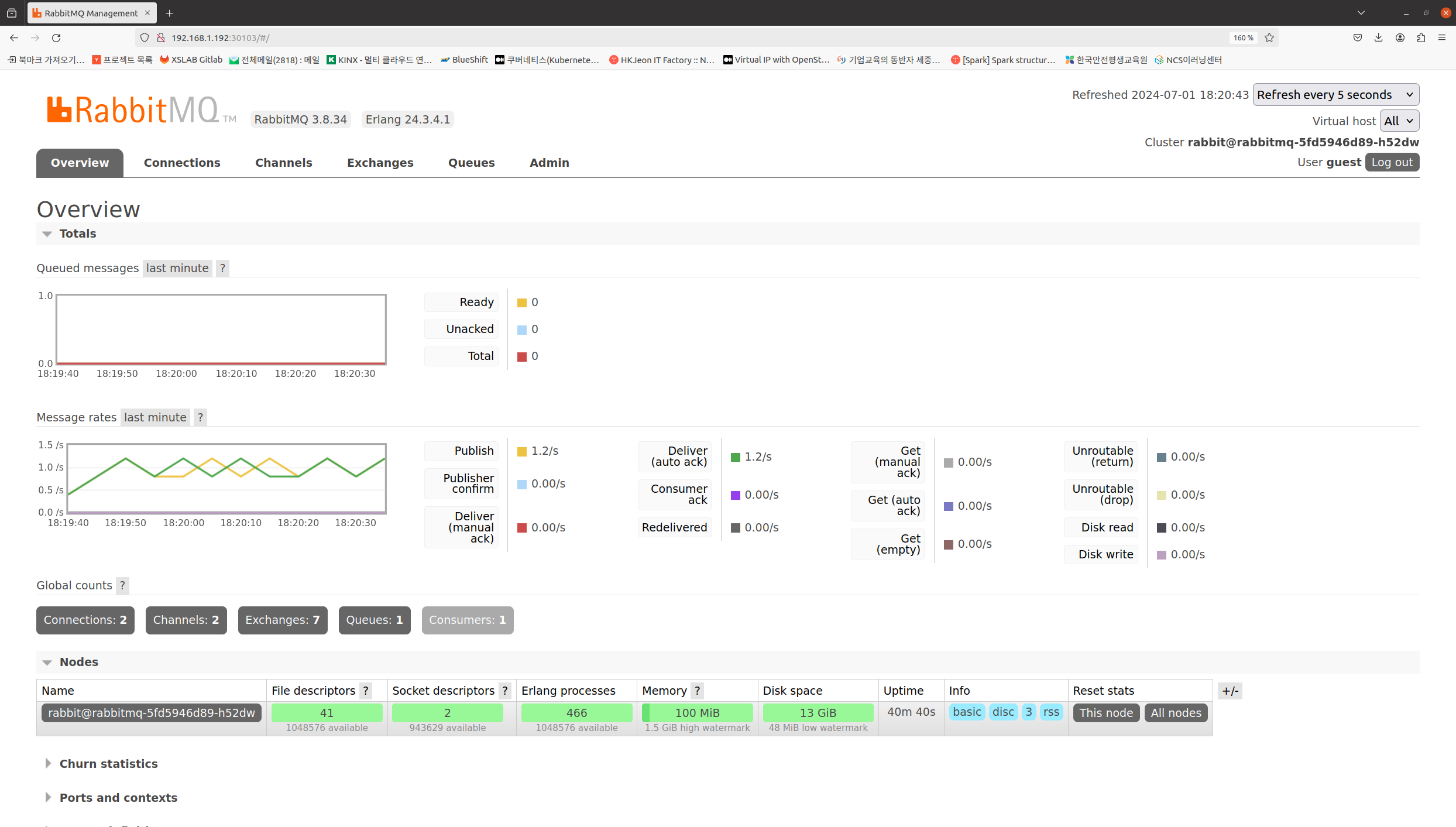

• RabbitMQ의 웹에 접속해 데이터가 정상적으로 전송이 되는지 확인합니다.

  • IP : http://192.168.1.192:30103/
  • ID : guest
  • P/W : guest
  •
  •

• 마스터 노드인 VM2에 접속합니다.

  • 센서 데이터가 엣지서버를 거쳐 클라우드로 들어오는 데이터가 데이터베이스에 저장되는 지 확인합니다.

    kubectl get all

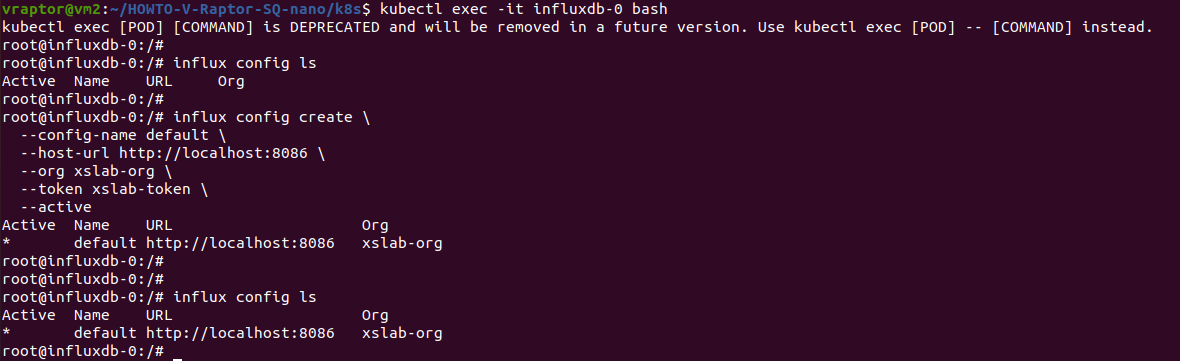

  • 데이터 전송 확인을 확인합니다. - Influx DB (master 노드에서 진행)

    # Influx DB의 이름 확인
    # kubectl exec -it <Influx DB 파드의 이름> bash
    kubectl exec -it influxdb-0 bash

    # influx에 로그인합니다.
    influx config ls

    influx config create \
      --config-name default \
      --host-url http://localhost:8086 \
      --org xslab-org \
      --token xslab-token \
      --active

    influx config ls

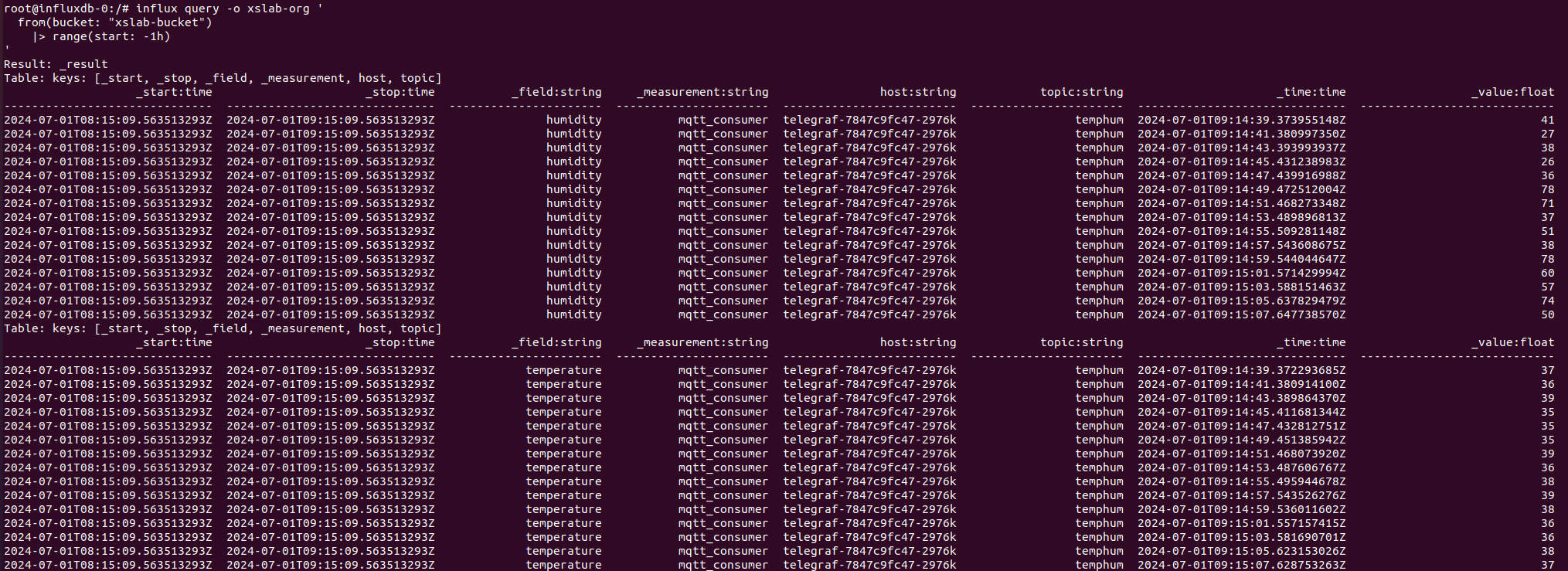

    ## 데이터를 조회합니다.
    influx query -o xslab-org '
      from(bucket: "xslab-bucket")
        |> range(start: -1h)
    '




6. 데이터 시각화#

• 6.1. Influx DB Web에 접속합니다.

  • IP : https://192.168.1.192:30201
  • ID : xslab
  • P/W : xslab1234

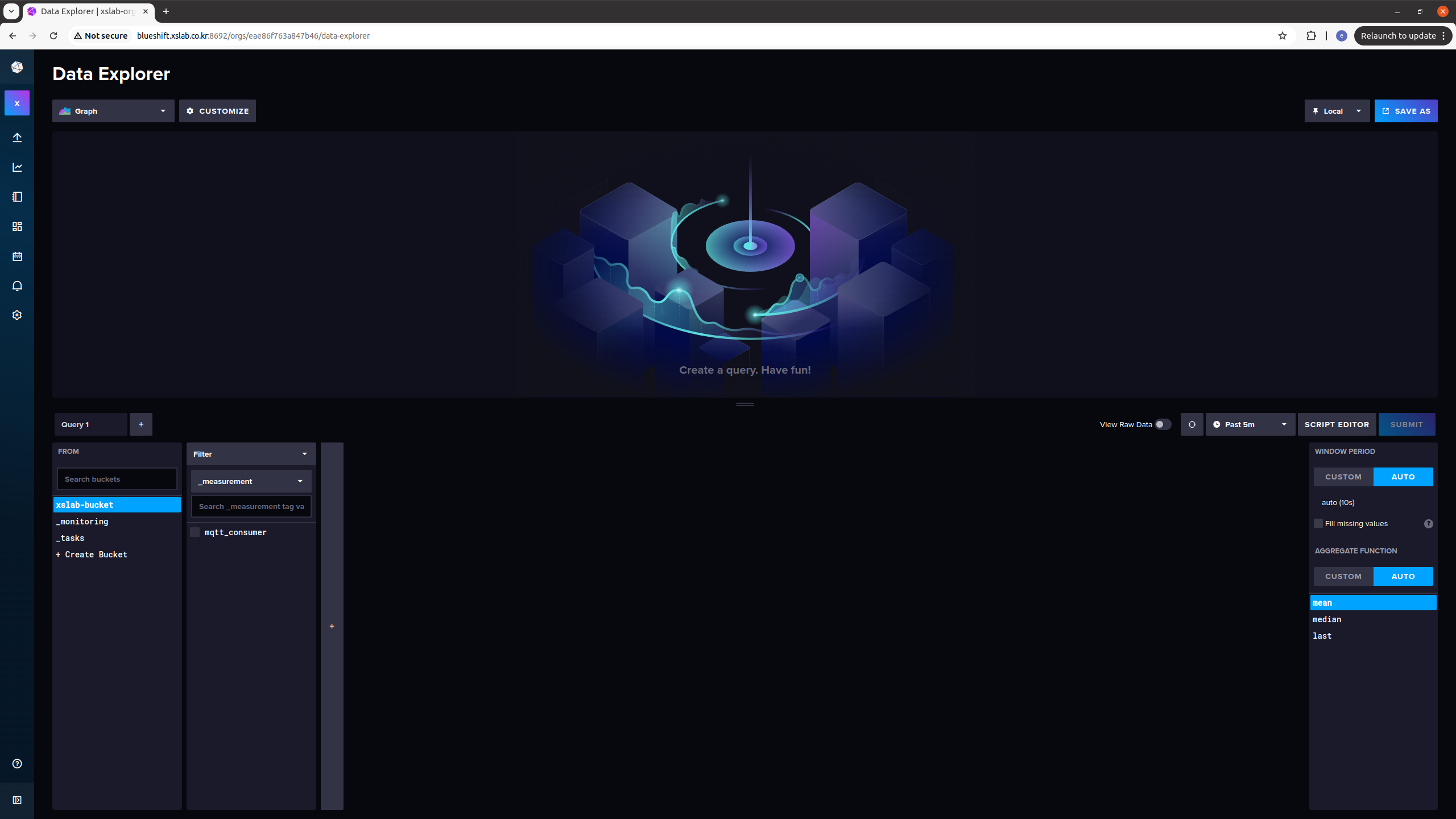

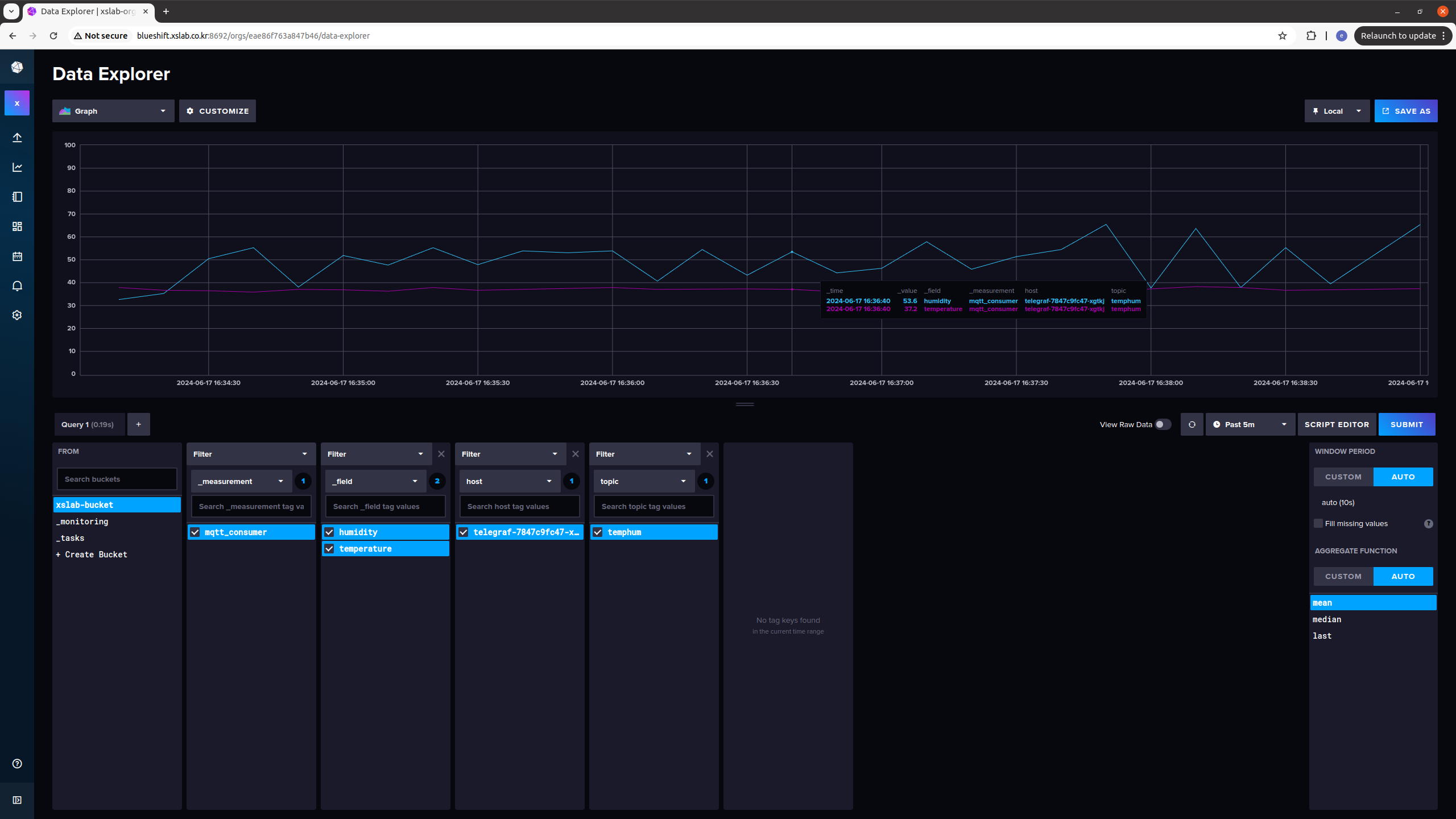

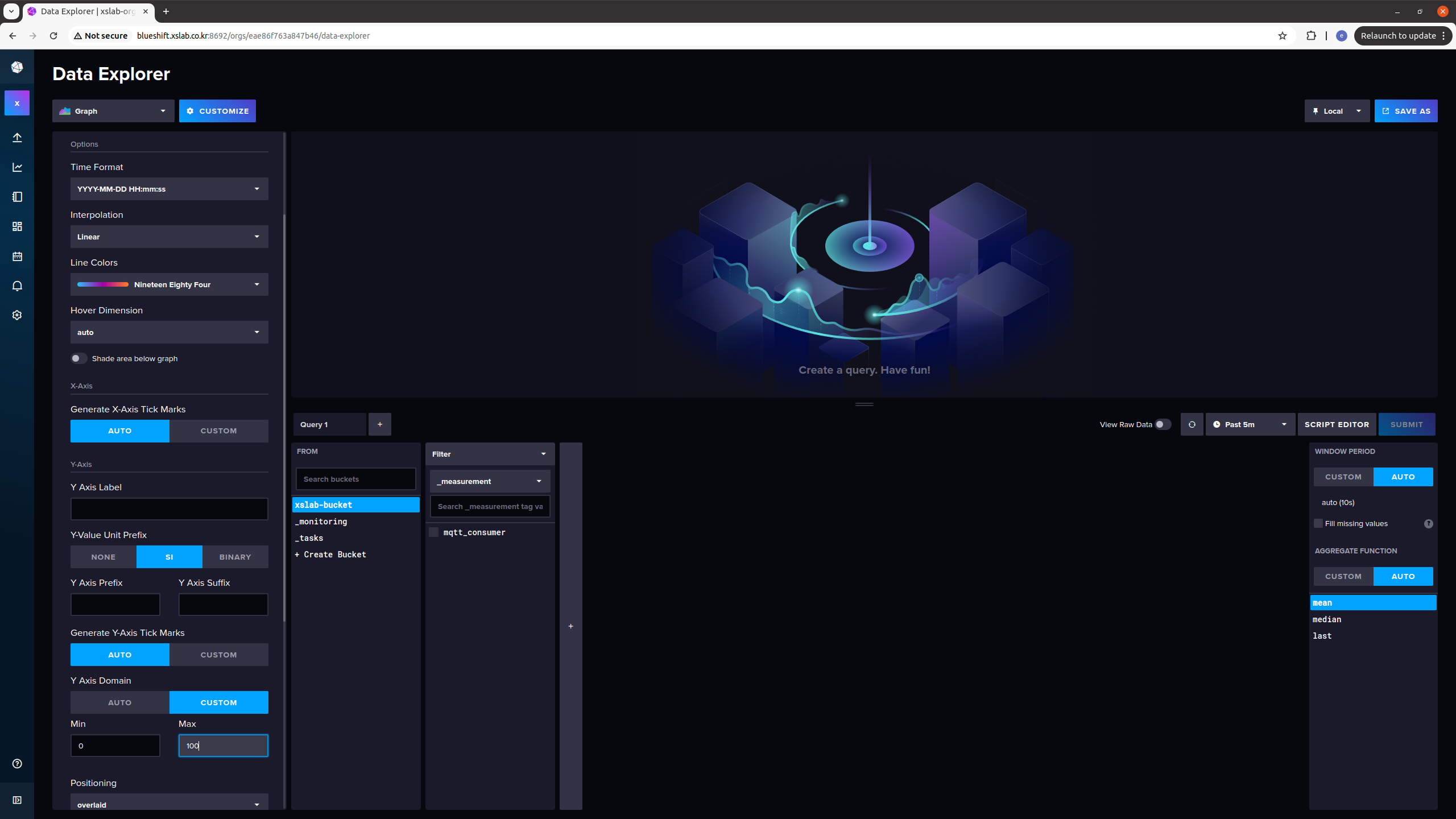

• 6.2. 왼쪽 탭에서 Data Explorer 선택합니다.


• 6.3. 좌측 상단의 CUSTOMIZE 선택 후 Y Axis Domain을 Custom으로 선택 후 최소값:0 최대값:100 으로 설정합니다.


• 6.4. CUSTOMIZE를 다시 선택해서 닫은 후 하단의 사진과 같이 시각화를 원하는 데이터 선택 후 우측의 submit 선택합니다.
