#1 [정리] WebUI 접속 및 사용 방법
2022-10-25
권진우 @jinwoo
Change history
Tasks

목차#

WebUI 접속 URL 확인#

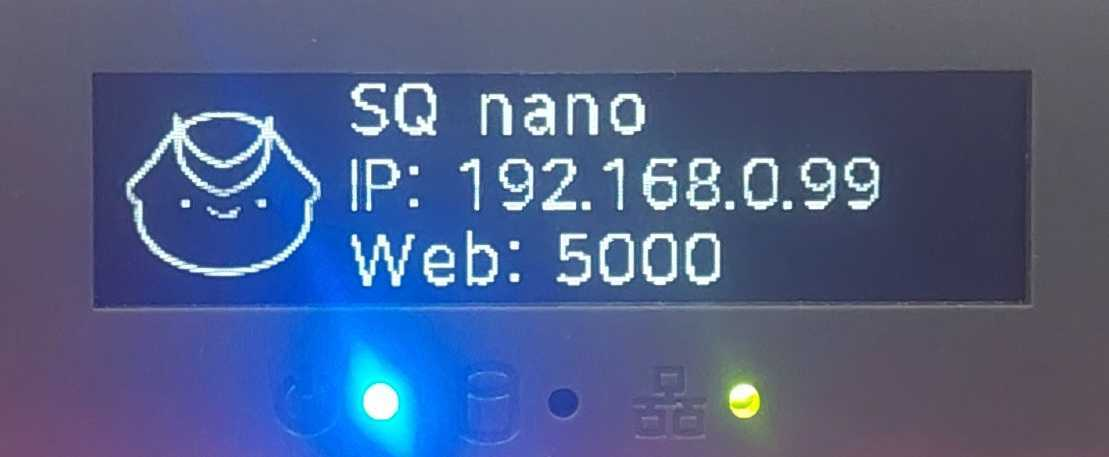

V-Raptor SQ nano 전면에 있는 OLED Display에 WebUI에 접속할 수 있는 정보가 표시됩니다

  • IP가 192.168.0.99 인 경우, 브라우저를 통해 http://192.168.0.99:5000 으로 WebUI에 접속할 수 있습니다


WebUI 란?#

  • V-Raptor SQ nano를 보다 쉽게 사용하고, 관리할 수 있도록 관련된 기능을 제공하는 Web Interface입니다

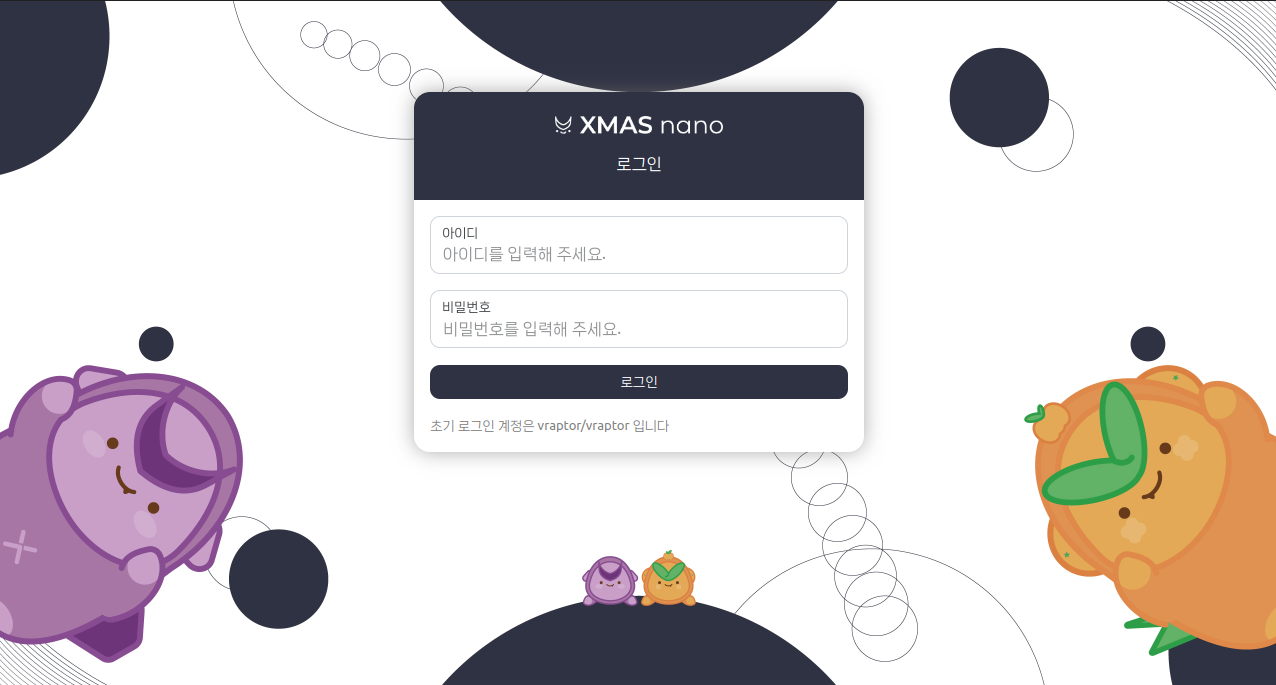

로그인 화면#

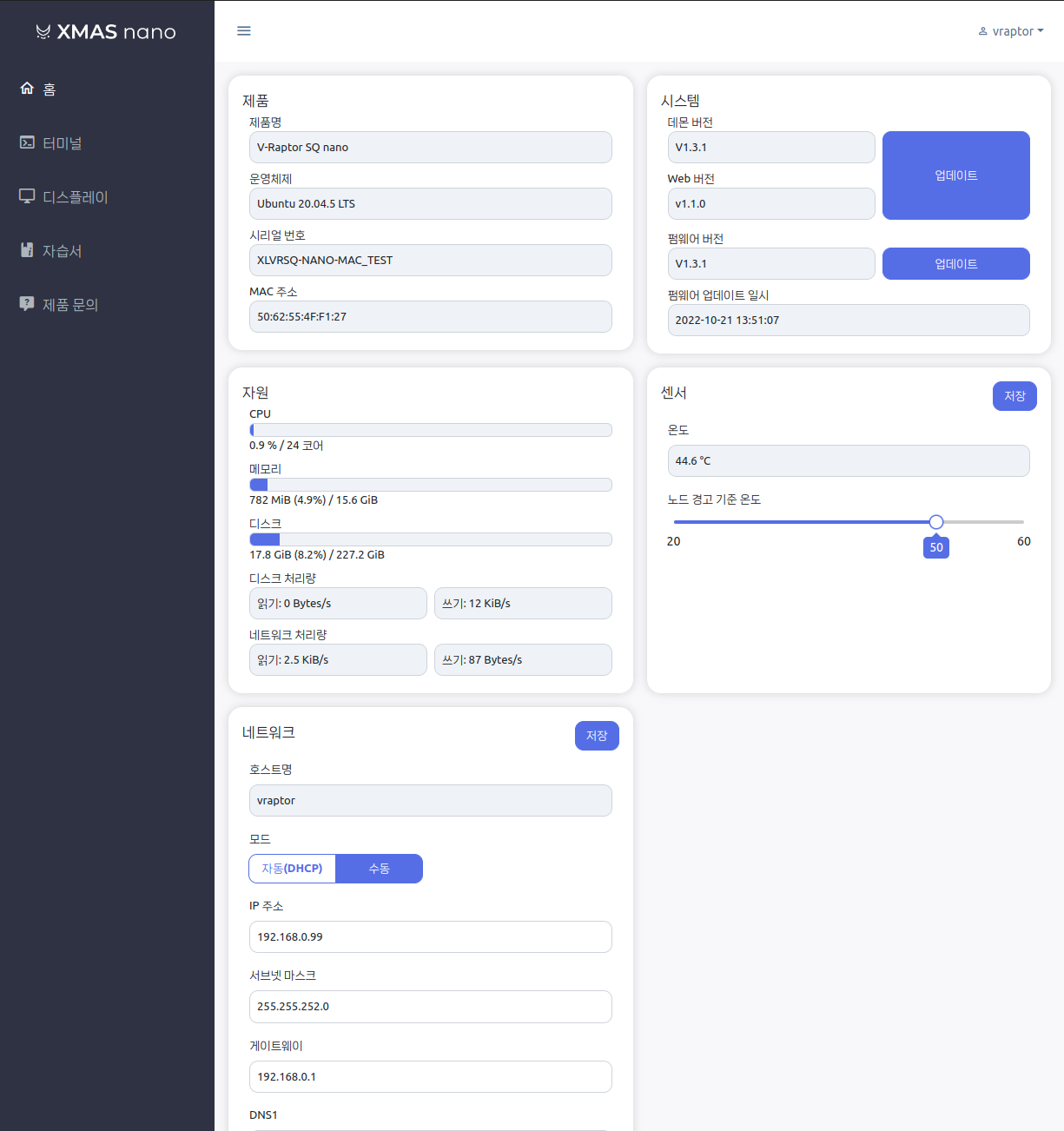

홈 화면#

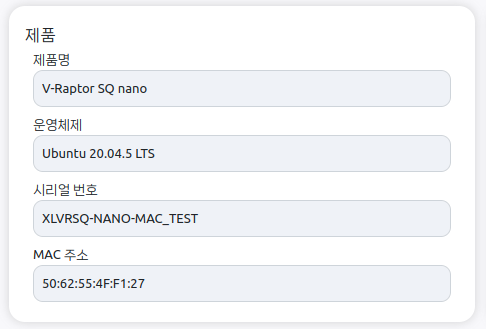

제품 부분#


  • 제품명과 운영체제 및 시리얼 번호 등이 표시됩니다

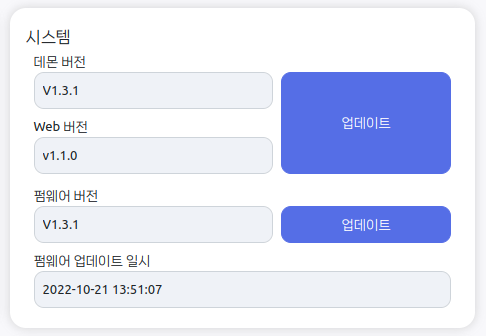

시스템 부분#


  • V-Raptor SQ nano의 관리 Software의 버전 정보를 표시하고, 최신 버전이 있는 경우 업데이트할 수 있도록 관련 UI가 제공됩니다

관리 Software의 종류#

V-Raptor SQ nano에는 3가지의 관리 Software가 작동합니다

  • 펌웨어#

    • 이 Software는 제품의 전원 및 전면에 있는 OLED 제어를 담## 페이지 설정 부분당하고 있습니다

  • 데몬#

    • 이 Software는 제품 전면에 펌웨어와 밀접하게 통신하여, OLED에 표시할 정보와 펌웨어 업데이트 등을 관리합니다

  • Web#

    • 이 Software는 사용자가 보다 쉽게 제품을 사용할 수 있도록 관련 Web Interface를 제공합니다

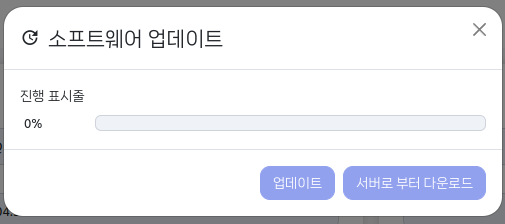

데몬/Web 업데이트 부분#


  • 최신 Software를 사용할 수 있는 경우 관련 버튼이 활성화 됩니다

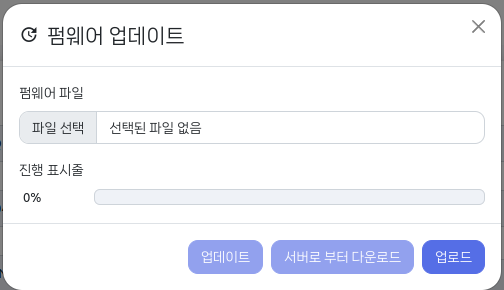

펌웨어 업데이트 부분#


  • 최신 Software를 사용할 수 있는 경우 관련 버튼이 활성화 됩니다
  • 또한, 수동으로 펌웨어를 업데이트할 수 있는 기능을 제공합니다
  • 펌웨어 업데이트한 후 제품의 전원을 끌 때 업데이트가 적용됩니다
    • $ sudo power off 또는 제품의 전원 스위치를 한 번 클릭하여 업데이트를 적용할 수 있습니다

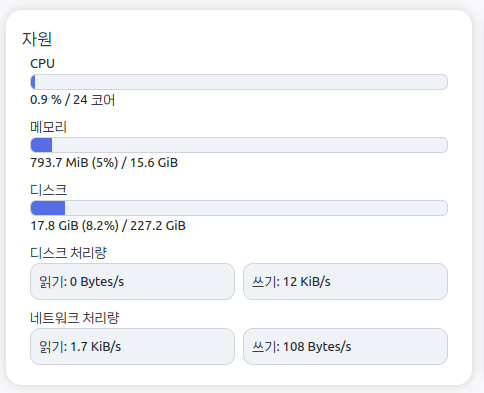

자원 부분#


  • V-Raptor SQ nano의 CPU/메모리/디스크와 같은 주요 자원의 사용 상태를 표시합니다

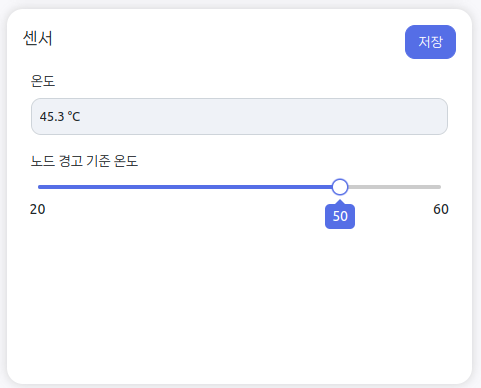

센서 부분#


  • 현재 제품의 온도와, 고온 경고를 표시할 기준 온도를 설정할 수 있는 기능을 제공합니다

    고온 경고?#

    제품의 온도가 설정한 기준 온도를 초과 했을 때, OLED의 화면을 점멸하여 사용자에게 알리는 기능입니다

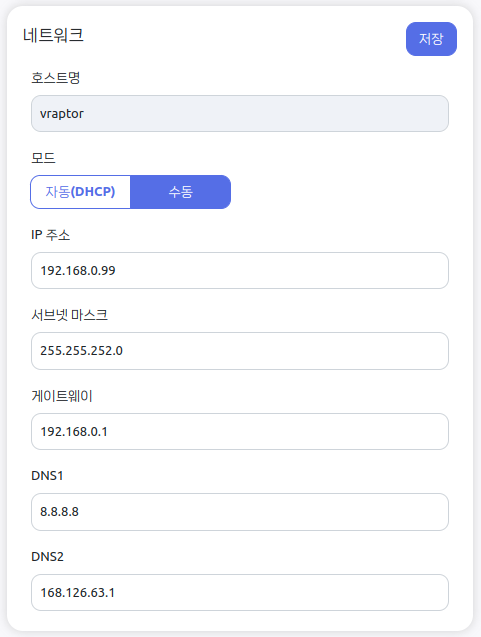

네트워크 부분#


  • V-Raptor SQ nano의 Network를 설정할 수 있는 기능을 제공합니다

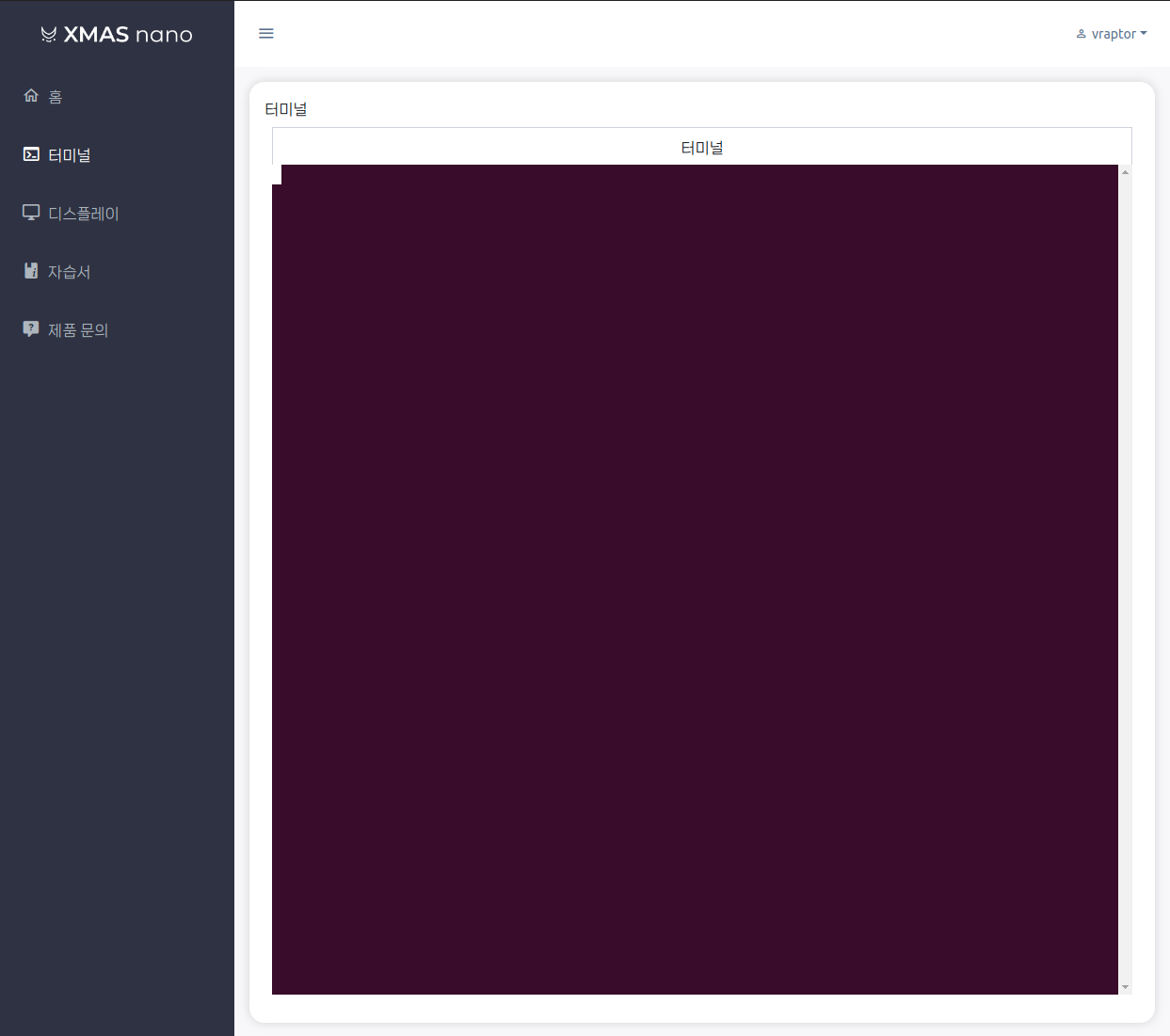

터미널#


  • V-Raptor SQ nano를 원격으로 사용해볼 수 있는 Web 터미널을 제공합니다

    복사/붙여넣기#

    텍스트를 드래그하고 Ctrl + C 를 통해 복사할 수 있으며,
    Ctrl + Shift + V 를 통해 붙여넣기 할 수 있습니다

    로그인 정보#

    로그인 계정은 WebUI에 접속할 때 사용하는 것과 동일합니다

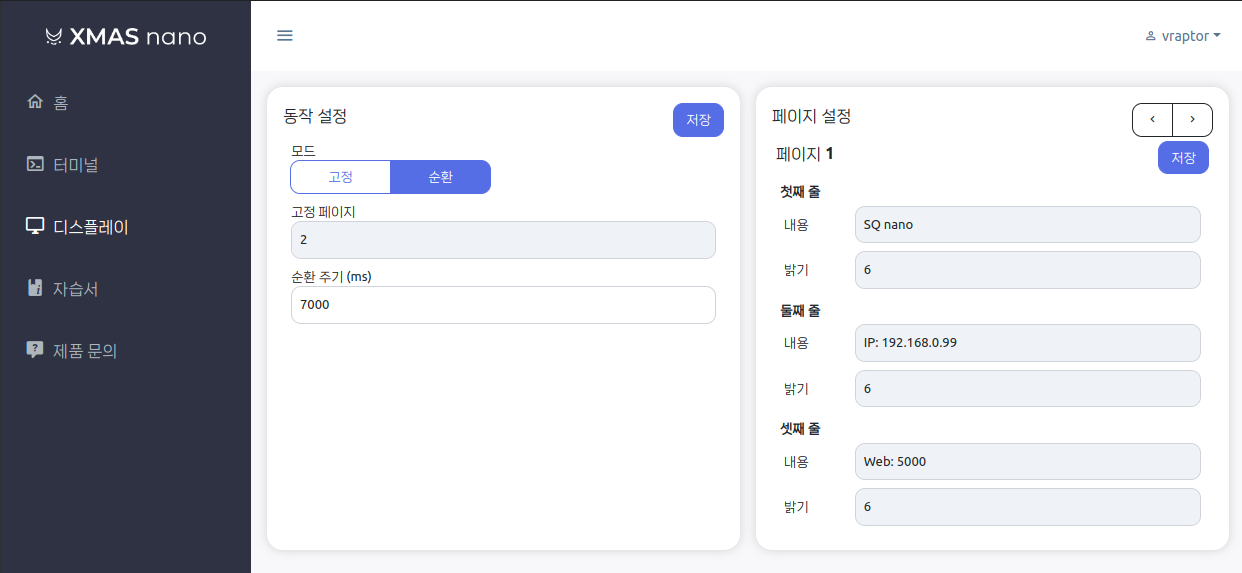

디스플레이#


동작 설정 부분#

  • 제품 전면에 있는 OLED Display는 최대 5개의 Page를 지정된 주기에 따라 전환할 수 있습니다
  • 또는, 지정된 Page를 상시 표시하도록 설정할 수 있습니다

페이지 설정 부분#

  • OLED Display에 사용자 정의 문자열을 출력할 수 있는 3개의 Page가 제공됩니다
  • 각 Page에 표시되는 내용이 없는 경우, Page의 표시가 생략됩니다

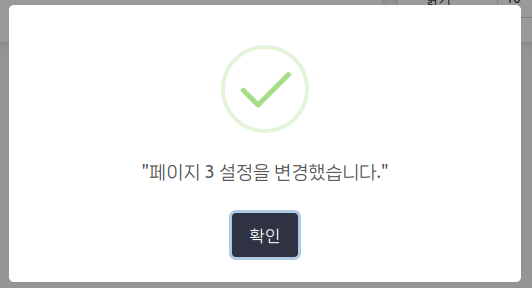

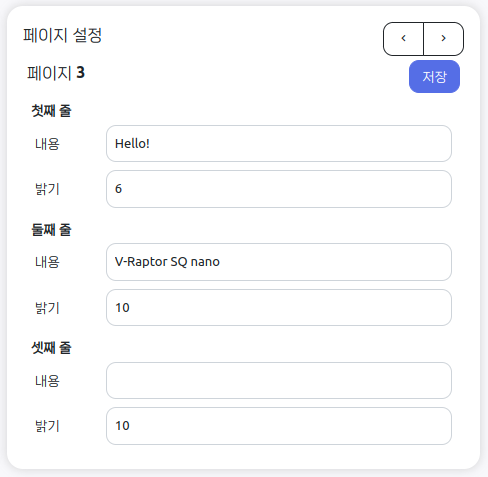

    설정 예시#

    48273-2022-10-25-17-55.png 8929-2022-10-25-17-56.png
    위와 같이 설정하는 경우, OLED Display에 다음과 같이 표시됩니다

자습서#


  • V-Raptor SQ nano 를 사용하는 방법과 활용해볼 수 있는 예제 프로젝트 등을 제공하는 Page로 이동할 수 있는 버튼입니다

제품 문의#


  • XSLAB 제품관련 문의를 작성할 수 있는 페이지로 이동할 수 있는 버튼입니다
